Marno, puntas terminales.

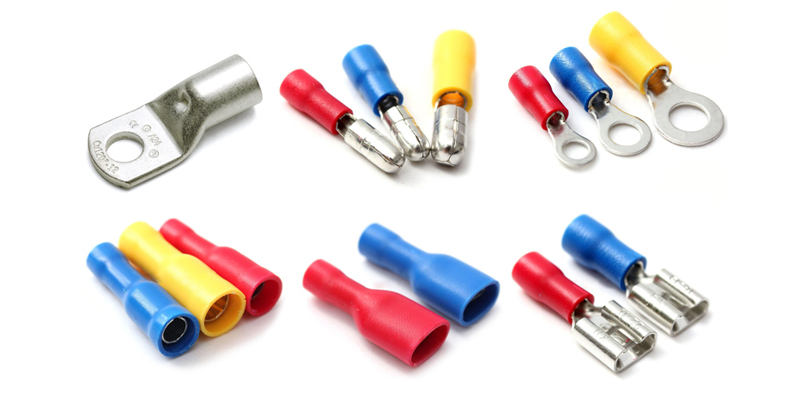

Puntas terminales

Las puntas terminales y ferrules para cable se fabrican con bronce T2 plateado con estaño, que asegura la tasa de conducción de la electricidad y su cubierta aislante es resistente, rígida y no se rompe.

Tipo de Terminal

Terminal tipo ojillo aislada

Material:
Cobre estañado con aislamiento de vinil

Código	mm²	AWG	Dimensiones					Color	Empaque
Código	mm²	AWG	d2	W	L	E	d1	Color	Empaque
RV1-3.2	0.5-1.5	22-16	3.2 (1/8")	5.5	17.5	10	1.7		100 pz
RV1-4L	0.5-1.5	22-16	4.3 (5/32")	8.0	20.8	10	1.7		100 pz
RV1-5	0.5-1.5	22-16	5.3 (3/16")	8.0	20.8	10	1.7		100 pz
RV1-6	0.5-1.5	22-16	6.48 (1/4")	11.6	26.8	10	1.7		100 pz
RV1-8	0.5-1.5	22-16	8.4 (5/16")	11.6	26.8	10	1.7		100 pz
RV2-3.2	1.5-2.5	16-14	3.2 (1/8")	6.6	17.8	10	2.3		100 pz
RV2-3.7S	1.5-2.5	16-14	3.7 (9/64")	6.6	17.8	10	2.3		100 pz
RV2-4L	1.5-2.5	16-14	4.3 (5/32")	8.5	19.4	10	2.3		100 pz
RV2-5S	1.5-2.5	16-14	5.3 (3/16")	8.5	21.8	10	2.3		100 pz
RV2-6	1.5-2.5	16-14	6.4 (1/4")	12.0	26.8	10	2.3		100 pz
RV2-8	1.5-2.5	16-14	8.4 (5/16")	12.0	26.8	10	2.3		100 pz
RV2-10	1.5-2.5	16-14	10.5 (3/8")	13.6	30.5	10	2.3		100 pz
RV5-4L	4-6	12-10	4.3 (5/32")	9.5	26.0	13	3.4		100 pz
RV5-5	4-6	12-10	5.3 (3/16")	9.5	26.0	13	3.4		100 pz
RV5-6	4-6	12-10	6.4 (1/4")	12.0	29.5	13	3.4		100 pz
RV5-8	4-6	12-10	8.4 (5/16")	15.0	34.0	13	3.4		100 pz
RV5-10	4-6	12-10	10.5 (3/8")	15.0	34.0	13	3.4		100 pz

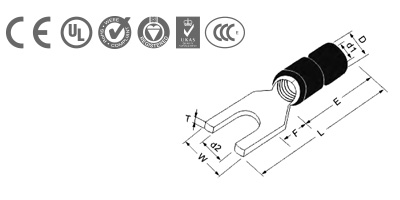

Terminal tipo espada/horquilla aislada

Material:
Cobre estañado con aislamiento de vinil

Código	mm²	AWG	Dimensiones					Color	Empaque
Código	mm²	AWG	d2	W	L	E	d1	Color	Empaque
SV1-3.2	0.5-1.5	22-16	3.2 (1/8")	5.7	21.0	10	1.7		100 pz
SV1-3.7L	0.5-1.5	22-16	3.7 (9/64")	6.4	21.0	10	1.7		100 pz
SV1-4S	0.5-1.5	22-16	4.3 (5/32")	6.4	21.0	10	1.7		100 pz
SV1-5S	0.5-1.5	22-16	5.3 (3/16")	8.1	21.0	10	1.7		100 pz
SV1-6S	0.5-1.5	22-16	6.4 (1/4")	9.5	21.0	10	1.7		100 pz
SV1-6L	0.5-1.5	22-16	6.4 (1/4")	12.0	27.0	10	1.7		100 pz
SV2-3.2	1.5-2.5	16-14	3.2 (1/8")	5.7	21.0	10	2.3		100 pz
SV2-3.7S	1.5-2.5	16-14	3.7 (9/64")	5.7	21.0	10	2.3		100 pz
SV2-4S	1.5-2.5	16-14	4.3 (5/32")	6.4	21.0	10	2.3		100 pz
SV2-5S	1.5-2.5	16-14	5.3 (3/16")	7.9	21.0	10	2.3		100 pz
SV2-6S	1.5-2.5	16-14	6.4 (1/4")	9.3	27.0	10	2.3		100 pz
SV5-4L	4-6	12-10	4.3 (5/32")	8.3	25.5	13	3.4		100 pz
SV5-5	4-6	12-10	5.3 (3/16")	9.0	25.5	13	3.4		100 pz
SV5-6S	4-6	12-10	6.4 (1/4")	9.0	31.5	13	3.4		100 pz
SV5-8	4-6	12-10	8.4 (5/16")	14.0	30.5	13	3.4		100 pz

Terminal tipo Punta aislada

Material:
Cobre estañado con aislamiento de vinil

Código	mm²	AWG	Dimensiones				Color	Empaque
Código	mm²	AWG	W	F	L	d1	Color	Empaque
PTV1-12	0.5-1.5	22-18	1.9	12.0	21.8	1.7		100 pz
PTV2-12	1.5-2.5	16-14	1.9	12.0	21.8	2.3		100 pz
PTV5-13	4-6	12-10	2.8	13.0	27.0	3.4		100 pz

Conector a Tope Aislado

Material:
Cobre estañado con aislamiento de vinil

Código	mm²	AWG	Dimensiones			Color	Empaque
Código	mm²	AWG	L	D	d1	Color	Empaque
BV1	0.5-1.5	22-16	24.6	4.0	1.7		100 pz
BV2	1.5-2.5	16-14	24.6	4.5	2.3		100 pz
BV5	4-6	12-10	26.5	6.3	3.4		100 pz

Tipo Bala Aislada

Tipo Bala Macho Aislada

Terminal Tipo Bala Macho Aislada

Material:
Cobre estañado con aislamiento de vinil

Código	mm²	AWG	Dimensiones				Color	Empaque
Código	mm²	AWG	L	D	B	C	Color	Empaque
MPV1-156	0.5-1.5	22-16	4.0	21.0	10.0	1.7		100 pz
MPV2-195	1.5-2.5	16-14	5.0	22.5	10.0	2.3		100 pz
MPV5-195	4-6	12-10	5.0	25.5	13.0	3.4		100 pz

Tipo Bala Hembra Aislada

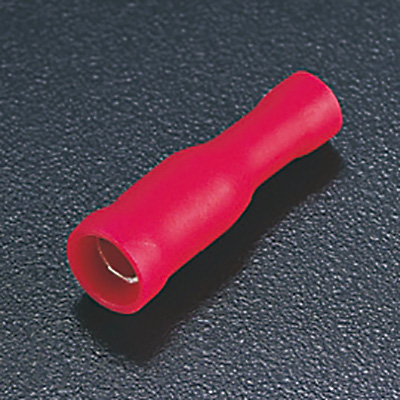

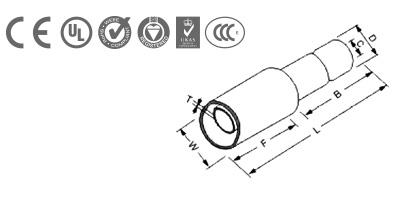

Terminal Tipo Bala Hembra Aislada

Material:
Cobre estañado con asilamiento de vinil

Código	mm²	AWG	Dimensiones				Color	Empaque
Código	mm²	AWG	L	D	B	C	Color	Empaque
FRV1-156	0.5-1.5	22-16	3.9	23.8	10.0	1.7		100 pz
FRV2-195	1.5-2.5	16-14	4.9	23.8	10.0	2.3		100 pz
FRV5-195	4-6	12-10	4.9	25.0	11.2	3.4		100 pz

Terminal Tipo Ferrul Aislada

ferrul aislado

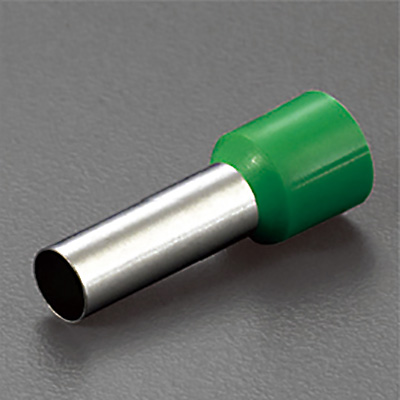

Terminal Tipo Ferrul Aislada

Material:
Cobre estañado con aislamiento de vinil

Código	mm²	AWG	Dimensiones				Color	Empaque
Código	mm²	AWG	F	L	W	C	Color	Empaque
E0508	0.5	22	8.0	14.0	3.3	1.0		100 pz
E7508	0.75	20	8.0	14.3	3.6	1.21		100 pz
E1008	1.0	18	8.0	14.6	3.8	1.50		100 pz
E1508	1.5	16	8.0	14.6	4.5	1.80		100 pz
E2508	2.5	14	8.0	15.4	5.1	2.3		100 pz
E4010	4.0	12	10.0	17.4	4.4	2.8		100 pz
E6012	6.0	10	12.0	20.5	6.9	3.5		100 pz
E10-12	10	8	12.0	21.5	8.4	4.5		100 pz
E16-12	16	6	12.0	22.2	9.4	5.8		100 pz
E25-16	25	4	16.0	29.0	11.8	7.5		50 pz
E35-16	35	2	16.0	30.0	13.1	8.3		50 pz
E50-20	50	1/0	20.0	36.0	15.6	10.3		50 pz
E70-20	70	2/0	20.0	37.0	18.2	13.5		100 pz
E95-25	95	3/0	25.0	44.0	19.8	14.5		25 pz
E120-27	120	4/0	27.0	47.6	16.5	21.5		100 pz

Ferrul doble aislado

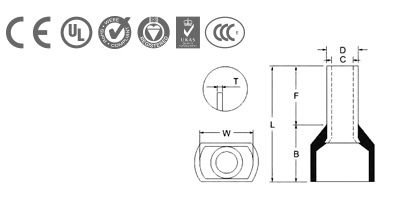

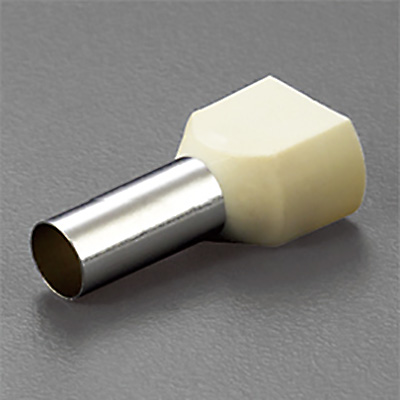

Terminal tipo Ferrul doble aislado

Material:
Cobre estañado con asilamiento de vinil

Código	mm²	AWG	Dimensiones				Color	Empaque
Código	mm²	AWG	F	L	W	C	Color	Empaque
TE0508	0.5	22	8.0	14.5	5.0	1.5		100 pz
TE7508	0.75	20	8.0	14.7	5.1	1.8		100 pz
TE1008	1.0	18	8.0	15.1	5.5	2		100 pz
TE1512	1.5	16	12.0	19.5	6.6	2.3		100 pz
TE2510	2.5	14	10.0	18.5	7.9	2.9		100 pz
TE4012	4.0	12	12.0	23.1	8.9	3.8		100 pz
TE6014	6.0	10	14.0	26.1	14.5	4.9		100 pz

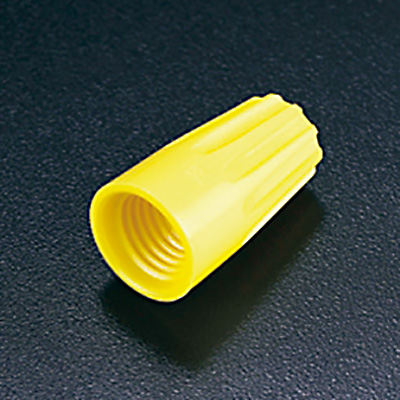

Conector para Empalme de Cable

Material:
Cuerpo de acero con aislante de vinil

Código	AWG	Dimensiones			Color	Empaque
Código	AWG	A	B	C	Color	Empaque
SP1	22-16	15.0	8.5	6.7		100 pz
SP2	16-14	17.5	10.1	7.4		100 pz
SP3	14-12	22.1	12.6	9.9		100 pz
SP4	12-10	24.5	13.7	11.0		100 pz

Tipo Faston Aislada

tipo Faston hembra aislada

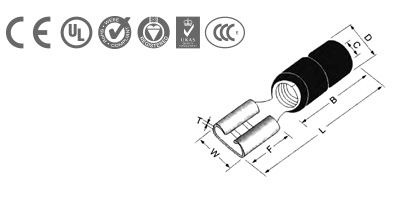

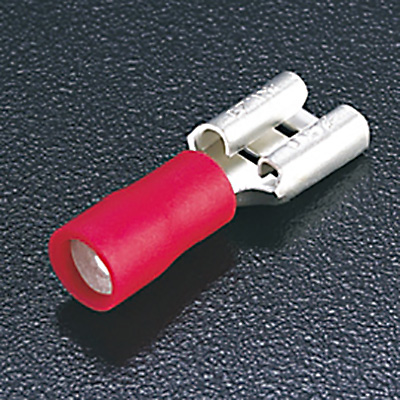

Terminal tipo Faston hembra aislada

Material:
Cuerpo de latón estañado con aislante de vinil

Código	mm²	AWG	Dimensiones				Color	Empaque
Código	mm²	AWG	W	L	B	C	Color	Empaque
FDD1-110(8)	0.5-1.5	22-16	3.2	19.0	10.5	1.7		100 pz
FDD1-187(8)	0.5-1.5	22-16	5.0	19.4	10.5	1.7		100 pz
FDD1-250	0.5-1.5	22-16	6.6	20.8	10.5	1.7		100 pz
FDD2-187(8)	1.5-2.5	16-14	5.0	19.4	10.5	2.3		100 pz
FDD2-250	1.5-2.5	16-14	6.6	20.8	10.5	2.3		100 pz
FDD5-250	4-6	12-10	6.6	23.3	13.0	3.4		100 pz

tipo Faston macho aislada

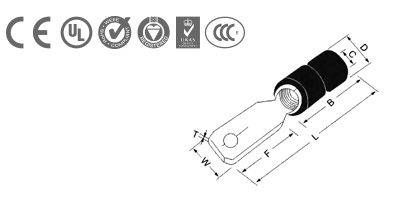

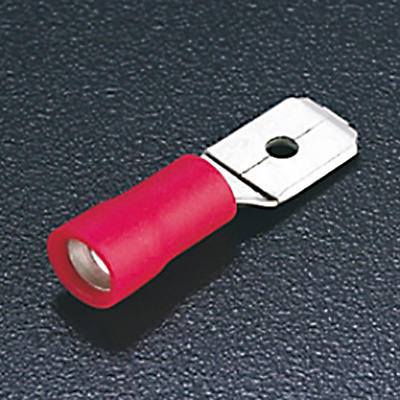

Terminal tipo Faston macho aislada

Material:
Cuerpo de latón estañado con aislante de vinil

Código	mm²	AWG	Dimensiones					Color	Empaque
Código	mm²	AWG	W	L	B	C	T	Color	Empaque
MDD1-250	0.5-1.5	22-16	6.35	21.8	10.5	1.7	0.4		100 pz
MDD2-250	1.5-2.5	16-14	6.35	21.8	10.5	2.3	0.4		100 pz
MDD5-250	4-6	12-10	6.35	24.0	13.0	3.4	0.4		100 pz

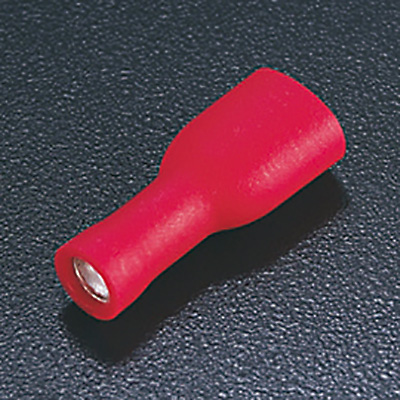

Terminal tipo Faston hembra aislado completo

Material:
Cuerpo de latón estañado con aislante de vinil

Código	mm²	AWG	Dimensiones				Color	Empaque
Código	mm²	AWG	W	L	B	C	Color	Empaque
FDFD1-250	0.5-1.5	22-16	6.35	21.8	10.5	1.7		100 pz
FDFD2-250	1.5-2.5	16-14	6.6	22.2	10.5	2.3		100 pz
FDFD5-250	4-6	12-10	6.6	24.2	13.0	3.4		100 pz

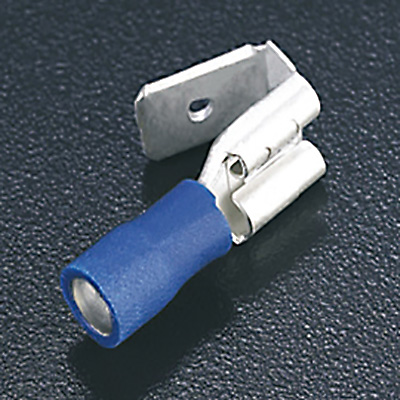

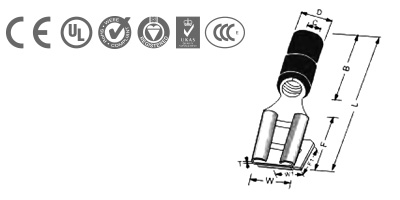

Terminal tipo Faston mixta aislada

Material:
Cuerpo de latón estañado con aislante de vinil

Código	mm²	AWG	Dimensiones						Color	Empaque
Código	mm²	AWG	W	W1	L	B	C	T	Color	Empaque
PBDD1-250	0.5-1.5	22-16	6.6	6.35	22.5	10.5	1.7	4.0		100 pz
PBDD2-250	1.5-2.5	16-14	6.6	6.35	22.5	10.5	2.3	4.0		100 pz
PBDD5-250	4-6	12-10	6.6	6.35	24.5	13.0	3.4	4.0		100 pz

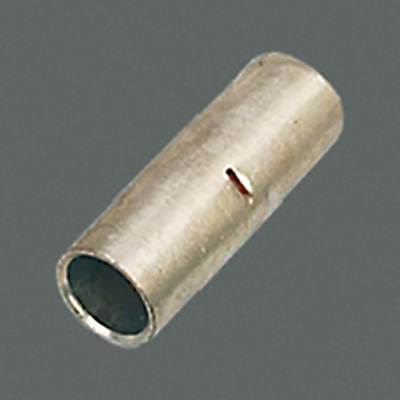

Conector de empalme a tope tipo tubular desnudo de cobre

Material:
Cobre estañado

Código	mm²	AWG	Dimensiones
Código	mm²	AWG	L	d
GTY6	6	10	25	3.7
GTY10	10	8	30	4.5
GTY16	16	6	35	5.7
GTY25		4	40	7.2
GTY35	35	2	45	8.5
GTY50	50	1/0	50	9.8
GTY70	70	2/0	55	11.5
GTY95	95	3/0	60	13.7
GTY120	120	4/0	65	15.0
GTY150	150	250 MCM	70	16.7
GTY185	185	350 MCM	75	19.2
GTY240	240	450 MCM	80	21.0
GTY300	300	500 MCM	85	24.0

SC-DTGA terminal desnuda de cobre estañado

C-DTGA terminal desnuda de cobre estañado

Material:
Cobre estañado

Código	Pulg	mm²	AWG	Dimensiones
Código	Pulg	mm²	AWG	L	d	L	d	L	d	L	d
SC6-6	1/4"	6	10	5.5	4.1	9.0	1.2	9.0	6.5	0.7	23.0
SC6-8	5/16"	6	10	5.5	4.1	9.0	1.2	12.0	8.5	0.7	23.0
SC10-6	1/4"	10	8	6.7	5.1	9.5	1.5	10.3	6.5	0.8	25.0
SC10-8	5/16"	10	8	6.7	5.1	9.5	1.5	12.3	8.5	0.8	25.0
SC10-10	3/8"	10	8	6.7	5.1	9.5	1.5	14.0	10.5	0.8	28.3
SC16-6	1/4"	16	6	7.5	5.8	13.0	2.0	11.5	6.5	0.85	31.0
SC16-8	5/16"	16	6	7.5	5.8	13.0	2.0	11.5	8.5	0.85	31.0
SC16-10	3/8"	16	6	7.5	5.8	13.0	2.0	15.0	10.5	0.85	33.5
SC16-12	1/2"	16	6	7.5	5.8	13.0	2.0	17.0	12.5	0.85	37.5
SC25-6	1/4"	25	4	9.0	7.0	13.5	3.0	13.0	6.5	1.0	34.0
SC25-8	5/16"	25	4	9.0	7.0	13.5	3.0	13.0	8.5	1.0	34.0
SC25-10	3/8"	25	4	9.0	7.0	13.5	3.0	15.0	10.5	1.0	37.0
SC25-12	1/2"	25	4	9.0	7.0	13.5	3.0	18.0	13.0	1.0	39.0
SC35-6	1/4"	35	2	10.5	8.2	15.0	4.0	15.0	6.5	1.5	38.0
SC35-8	5/16"	35	2	10.5	8.2	15.0	4.0	15.0	8.5	1.5	38.0
SC35-10	3/8"	35	2	10.5	8.2	15.0	4.0	15.0	10.5	1.5	38.0
SC35-12	1/2"	35	2	10.5	8.2	15.0	4.0	18.0	13.0	1.5	38.0
SC50-6	1/4"	50	1/0	12.4	9.8	17.0	5.0	18.3	6.5	1.35	43.5
SC50-8	5/16"	50	1/0	12.4	9.8	17.0	5.0	18.3	8.5	1.35	43.5
SC50-10	3/8"	50	1/0	12.4	9.8	17.0	5.0	18.3	10.5	1.35	43.5
SC50-12	1/2"	50	1/0	12.4	9.8	17.0	5.0	18.3	13.0	1.35	43.5
SC70-8	5/16"	70	2/0	14.7	11.9	19.0	5.0	21.7	8.5	1.4	50.0
SC70-10	3/8"	70	2/0	14.7	11.9	19.0	5.0	21.7	10.5	1.4	50.0
SC70-12	1/2"	70	2/0	14.7	11.9	19.0	5.0	21.7	13.0	1.4	50.0
SC70-14	35/64"	70	2/0	14.7	11.9	19.0	5.0	21.7	15.0	1.4	50.0
SC95-8	5/16"	95	3/0	17.0	13.4	22.0	6.5	25.0	8.5	1.8	55.0
SC95-10	3/8"	95	3/0	17.0	13.4	22.0	6.5	25.0	10.5	1.8	55.0
SC95-12	1/2"	95	3/0	17.0	13.4	22.0	6.5	25.0	13.0	1.8	55.0
SC120-8	5/16"	120	4/0	19.0	15.0	25.0	7.5	27.5	8.5	2.0	62.0
SC120-10	3/8"	120	4/0	19.0	15.0	25.0	7.5	27.5	10.5	2.0	62.0
SC120-12	1/2"	120	4/0	19.0	15.0	25.0	7.5	27.5	13.0	2.0	62.0
SC150-10	3/8"	150	250 MCM	21.0	17.0	27.0	10.0	30.0	8.5	2.0	69.0
SC150-12	1/2"	150	250 MCM	21.0	17.0	27.0	10.0	30.0	10.5	2.0	69.0
SC150-14	35/64"	150	250 MCM	21.0	17.0	27.0	10.0	30.0	13.0	2.0	69.0
SC150-16	5/8"	150	250 MCM	21.0	17.0	27.0	10.0	30.0	15.0	2.0	69.0
SC185-10	3/8"	185	350 MCM	24.0	19.0	32.0	12.0	34.3	10.5	2.5	78.0
SC185-12	1/2"	185	350 MCM	24.0	19.0	32.0	12.0	34.3	13.0	2.5	78.0
SC185-14	35/64"	185	350 MCM	24.0	19.0	32.0	12.0	34.3	15.0	2.5	78.0
SC185-16	5/8"	185	350 MCM	24.0	19.0	32.0	12.0	34.3	17.0	2.5	78.0
SC240-10	3/8"	240	450 MCM	26.0	21.0	39.0	12.0	38.0	10.5	2.5	92.0
SC240-12	1/2"	240	450 MCM	26.0	21.0	39.0	12.0	38.0	13.0	2.5	92.0
SC240-14	35/64"	240	450 MCM	26.0	21.0	39.0	12.0	38.0	15.0	2.5	92.0
SC240-16	5/8"	240	450 MCM	26.0	21.0	39.0	12.0	38.0	18.5	2.5	92.0
SC240-20	25/32"	240	450 MCM	26.0	21.0	39.0	12.0	38.0	21.0	2.5	92.0
SC300-12	1/2"	300	500 MCM	30.0	24.0	43.0	15.0	43.0	13.0	3.0	101.0
SC300-14	35/64"	300	500 MCM	30.0	24.0	43.0	15.0	43.0	15.0	3.0	101.0
SC300-16	5/8"	300	500 MCM	30.0	24.0	43.0	15.0	43.0	17.0	3.0	101.0
SC300-20	25/32"	300	500 MCM	30.0	24.0	43.0	15.0	43.0	21.0	3.0	101.0
