¿Cuándo utilizar un disyuntor o un contactor?
En las instalaciones eléctricas industriales, tanto el disyuntor como el contactor son elementos esenciales. Sin embargo, sus funciones son claramente distintas. En este artículo profundizaremos en sus características y cuándo es adecuado utilizar cada uno.

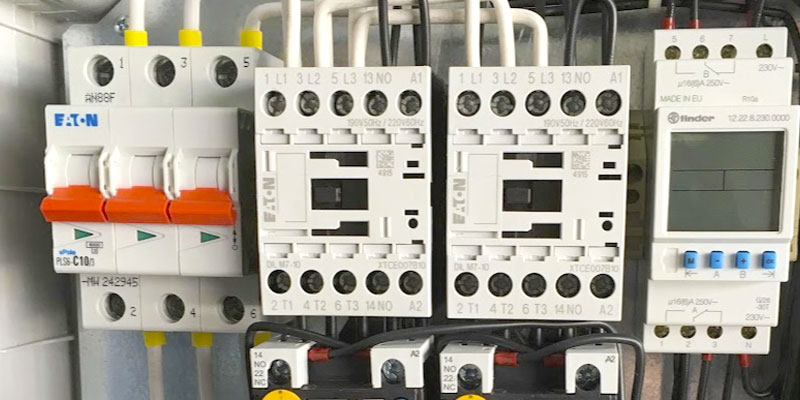

¿Qué es un disyuntor?
El disyuntor es un componente fundamental en cualquier instalación eléctrica, ya sea industrial o doméstica. Su principal función es proteger los circuitos y equipos conectados ante sobrecargas y cortocircuitos. Existen diversos tipos de disyuntores, con distintos calibres que se adaptan a las necesidades de cada instalación.
Cuando el disyuntor detecta una sobrecarga o un cortocircuito, interrumpe automáticamente la corriente eléctrica del circuito afectado, previniendo el sobrecalentamiento de los cables y posibles daños a los equipos conectados. Este mecanismo también reduce significativamente el riesgo de incendios. Una vez resuelto el problema, el disyuntor se puede recuperar fácilmente para restablecer la corriente.
Es importante destacar que el uso de disyuntores es obligatorio en nuevas construcciones o renovaciones. En muchas instalaciones, han reemplazado a los antiguos interruptores de seguridad con fusibles, proporcionando una protección más efectiva y fácil de gestionar.
¿Pero qué es un contactor?

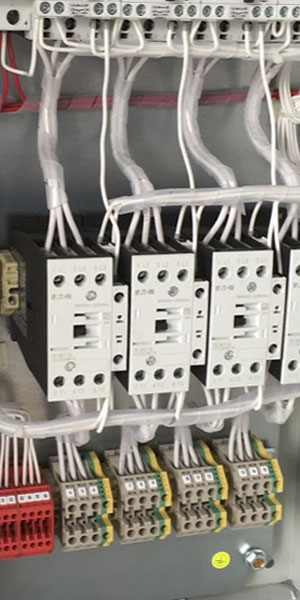

El contactor es un dispositivo utilizado para abrir y cerrar un circuito eléctrico, comúnmente empleado para controlar el encendido y apagado de motores eléctricos de gran potencia. La pregunta que surge es: ¿por qué no conectar directamente el motor al controlador lógico programable (PLC)? La respuesta es sencilla: conectar un motor de alto voltaje directamente al PLC puede causar daños severos a las tarjetas del controlador, especialmente ante una sobretensión.
Para evitar estos problemas, se utiliza un contactor como intermediario seguro entre el PLC y el motor. El contactor cuenta con una bobina de bajo voltaje (generalmente de 24V CC), a la cual se conecta la salida del PLC. Cuando esta bobina se energiza, crea un campo electromagnético que cierra los contactos del contactor, permitiendo que la corriente trifásica llegue al motor.
Lo interesante es que no existe una conexión directa entre la bobina y los contactos. Los contactos se abren y cierran únicamente mediante el campo electromagnético generado por la bobina. En condiciones normales, cuando la bobina no está energizada, los contactos permanecen abiertos. Pero al recibir una señal de 24V CC desde el PLC, la bobina se energiza, los contactos se cierran y el motor se enciende.
Este sistema garantiza que no haya una conexión directa entre el PLC y el motor, permitiendo un control seguro y eficaz de motores de alto voltaje sin poner en riesgo la integridad del PLC.
¿Contactor vs. relé?
Es posible que, tras conocer la función de un contactor, te preguntes si un relé podría cumplir la misma función. A primera vista, un relé y un contactor operan de manera similar: ambos cuentan con una bobina que, al ser energizada, cierra contactos que permiten el paso de corriente. Sin embargo, la diferencia clave radica en las aplicaciones.
Un relé está diseñado para dispositivos que manejan corrientes y voltajes relativamente bajos, mientras que el contactor está preparado para controlar equipos de gran potencia que requieren altos niveles de corriente y voltaje. Por lo tanto, para controlar un motor de gran envergadura, un contactor es la opción adecuada, ya que garantiza un funcionamiento seguro y eficiente en aplicaciones industriales de alta demanda.
En resumen, tanto el disyuntor como el contactor son componentes vitales en instalaciones eléctricas, pero sus usos difieren considerablemente. Mientras que el disyuntor protege los circuitos ante sobrecargas y cortocircuitos, el contactor permite el control seguro de dispositivos de alto voltaje sin comprometer otros sistemas, como el PLC.
