Protectores de sobretensión para entradas de bajo voltaje
- Fácil instalación
- Diseño funcional
- Confiabilidad en la aplicación
Código |
Tipo |
Descripción |
6720005411 |
SPD II 230V 40kA |
Protección para circuitos 230/240 VAC |
6720005412 |
SPD II 277V 40kA |
Protección para circuitos 277 VAC |
6720005413 |
SPD II 480V 40kA |
Protección para circuitos 480 VAC |
6720005414 |
SPD III 120V 10kA |
Protección p/equipos alimentados a 120 VAC |
6720005415 |
SPD II N/PE |
Protección entre Neutro y Tierra (Sist. TT) |
6720005417 |
SPD 2P LINK |
Puente de 2 polos |
6720005418 |
SPD 3P LINK |
Puente de 3 polos |
6720005419 |
SPD 4P LINK |
Puente de 4 polos |
SDP=Surge Protector Device = Equipo protector de sobretensión

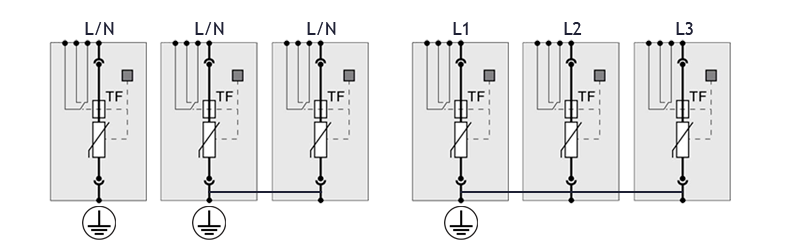

Configuración Básica 1
Configuración Básica 2
Protección sobretensiones y rayos
|
|
|
|
|
Modelo |
VPU II 1 N-PE 260V/40KA |
VPU I 3+1 280V/12,5KA |
VPU II 1 150V/40KA |
VPU II 2 150V/40KA |
Descripción |
Descargador de tipo 2 con In/Imax: 20/40 kA, apropiado como descargador N-PE para sistemas de 230/400 V. |
Descargador de tipo 1 para nivel de protección contra rayos 3/4 con 12,5 kA, apropiado para sistemas TN-CS, TT 230/400 V. |
Descargador de tipo 2 con In/Imax: 20/40 kA, apropiado para sistemas de 120/230 V. |
Descargador de tipo 2 con In/Imax: 20/40 kA, apropiado para redes monofásicas de 230 V con esquema TN-C. |
Nivel de protección |
< 1.5 kV |
< 1.4 kV |
< 0.9 kV |
< 0.9 kV |
Código |
1351170000 |
1352230000 |
1352470000 |
1352490000 |
|
|
|
|
|
|
|
|
|
|
Modelo |
VPU II 1 280V/40KA |
VPU III R 120V/6KV AC/DC |
VPU II 3 280V/40KA |
VPU II 3 400V/40KA |
Descripción |
Descargador de tipo 2 con In/Imáx: 20/40 kA, apropiado para sistemas de 230/400 V. |
Descargador de sobretensión, Baja tensión, con contacto remoto, Monofásico, UP(L/N-PE) < 700 V |
Descargador de sobretensión, Baja tensión, sin contacto de aviso remoto, TN-C, IT sin N |
Descargador de sobretensión, Baja tensión, sin contacto de aviso remoto, TN-C, IT sin N |
Nivel de protección |
<1.55 kV con alarma remota |
≤ 1.75 kV |
≤ 1.55 kV |
≤ 2.1 kV |
Código |
1352580000 |
1351630000 |
1352700000 |
1352880000 |
|
|
|
|
|
Protección contra sobretensiones y rayos (VPU) con certificación UL
Monofásicos
|
Código |
Tipo |
Descripción |
|
|
2025040000 |
VPU II 1 SP 127V R |
Baja tensión, con contacto remoto, TN-S->L-(PE)N, N-PE(U0≤120 V) |
|
2025050000 |
VPU II 1 SP 277V R |
Baja tensión, con contacto remoto, TN-S->L-(PE)N, N-PE(U0≤ 230 V) |
2025830000 |
VPU II 1 150V/40KA |
Baja tensión, sin contacto de aviso remoto, TN-S->L-(PE)N, N-PE(U0≤120 V) |
2025800000 |
VPU II 1 SP 277V |
Baja tensión, sin contacto de aviso remoto, TN-S->L-(PE)N, N-PE(U0≤ 230 V) |
Estrella 3 hilos + Tierra (sin neutro)
|
Código |
Tipo |
Descripción |
|
|
2024600000 |
VPU II 4W WYE 120V R |
Baja tensión, con contacto remoto, TN-C(U0≤120/208 V) |
|
2024810000 |
VPU II 3W WYE 277V R |
Baja tensión, con contacto remoto, TN-C (U0≤230/400 V) |
2025520000 |
VPU II 3W WYE 120V |
Baja tensión, sin contacto de aviso remoto, TN-C(U0≤120/208 V) |
2025530000 |
VPU II 3W WYE 277V |
Baja tensión, sin contacto de aviso remoto, TN-C (U0≤230/400 V) |
Estrella 4 hilos + Tierra
|
Código |
Tipo |
Descripción |
|
|
|
|
|
|
2024880000 |
VPU II 4W+G WYE 120V R |
Baja tensión, con contacto remoto, TN-S(U0≤120/208 V) |
2024860000 |
VPU II 4W+G WYE 277V R |
Baja tensión, con contacto remoto, TN-S(U0≤120/208 V) |
2026360000 |
VPU II 4W+G WYE 120V |
Baja tensión, sin contacto de aviso remoto, TN-S(U0≤120/208 V) |
2026150000 |
VPU II 4W+G WYE 277V |
Baja tensión, sin contacto de aviso remoto, TN-S(U0≤120/208 V) |
Delta 3 hilos + Tierra (sin neutro)
|
Código |
Tipo |
Descripción |
|
|
2024830000 |
VPU II 3WDA L-G 240V R |
Baja tensión, con contacto remoto, TN, IT,TT -> L-PE(U0 ≤ 200 V) |
|
2024840000 |
VPU II 3WDA L-G 480V R |
Baja tensión, con contacto remoto, TN, IT, TT -> L-PE(U0≤ 230 V) |
2025580000 |
VPU II 3WDA L-G 240V |
Baja tensión, sin contacto de aviso remoto, TN, IT,TT -> L-PE(U0 ≤ 200 V) |
2025600000 |
VPU II 3WDA L-G 480V |
Baja tensión, sin contacto de aviso remoto, TN, IT, TT -> L-PE(U0≤ 230 V) |
