Fuentes de Poder

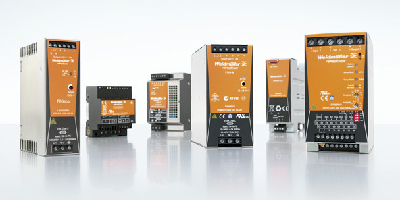

Fuentes de poder conmutadas (monofásicas y trifásicas) de diseño compacto y óptimas para el uso en maquinaria, que ofrecen:

Carcasa Slim para ahorro de espacio en el gabinete.
Montaje en Riel DIN sin necesidad de dejar ningún espacio libre (se instalan una detrás de otra).
Temperatura de operación -25°C a +70°C.
Selección automática de entrada para un amplio rango de voltaje de entrada (sin ningún interruptor); de DC y AC.
Corriente máxima del 120%, (temporal) que permite alimentar cargas inductivas y capacitivas.
MTBF> 500.000 horas.
Conexión en paralelo para solucionar diferentes requerimientos de energía:
- Incremento de la potencia de salida.
- Redundancia.
- Reserva de energía para picos de corriente.
- Sistemas de alimentación ininterrumpida (UPS).
- Aislamiento galvánico y estabilización
- Protección de carga selectiva.

ProMAX

Código	Familia	Fases	Entrada		Salida			Reserva energía (60 s)	Relevador Indicador de estado	Características
	Descripción	Fases	Voltaje de entrada (VAC)	Voltaje de entrada (VDC)	Voltaje (VDC)	Corriente (A)	Potencia (W)	Reserva energía (60 s)	Relevador Indicador de estado	Temperatura de servicio (°C)	Eficiencia (%)	MTBF (Mh)	Certificaciones
1478100000	PROmax72W 24V 3A	1	85–277	80–370	24	3	72	120 % 300 % @1 s	CO	–25 to -70	90	>0.5
1478110000	PROmax120W 24V 5A	1	85–277	80–370	24	5	120		CO		90
1478120000	PROmax 180W 24V 7.5A	1	85–277	80–370	24	7.5	180		CO		91
1478130000	PROmax 240W 24V 10A	1	85–277	80–370	24	10	240		CO		91
1478140000	PROmax 480W 24V 20A	1	85–277	80–370	24	20	480		CO		91.5
1478150000	PROmax 960W 24V 40A	1	85–277	80–370	24	40	960		CO		92.5
1478170000	PROmax3 120W 24V 5A	3	3x320 - 3x575	450-800	24	5	120		CO		90
1478180000	PROmax3 240W 24V 10A	3	3x320 - 3x575	450-800	24	10	240		CO		91
1478190000	PROmax3 480W 24V 20A	3	3x320 - 3x575	450-800	24	20	480		CO		91.5
1478200000	PROmax3 960W 24V 40A	3	3x320 - 3x575	450-800	24	40	960		CO		92.5
1478210000	PROmax 70W 5V 14A	1	85–277	80–370	24	14	70		CO		86
1478220000	PROmax 72W 12V 6A	1	85–277	80–370	24	6	72		CO		89
1478230000	PROmax 120W 12V 10A	1	85–277	80–370	24	10	120		CO		89
1478240000	PROmax 240W 48V 5A	1	85–277	80–370	24	5	480		CO		91
1478250000	PROmax 480W 48V 10A	1	85–277	80–370	24	10	480		CO		91.5
1478270000	PROmax 960W 48V 20A	1	85–277	80–370	24	20	960		CO		92.5

PRO-ECO

Código	Familia		Entrada		Salida					Características
	Descripción	Fases	Voltaje de entrada (VAC)	Voltaje de entrada (VDC)	Voltaje (VDC)	Corriente (A)	Potencia (W)	Reserva energía (60 s)	Relevador Indicador de estado	Temperatura de servicio (°C)	Eficiencia (%)	MTBF (Mh)	Certificaciones
1469470000	PROECO 72W 24V 3A	1	85–264	80–370	24	3	72		NO	–25 to -70	87	>0.5
1469480000	PROECO 120W 24V 5A	1	85–264	80–370	24	5	120		NO		87	>0.5
1469490000	PROECO 240W 24V 10A	1	85–264	80–370	24	10	240		NO		90	>0.5
1469510000	PROECO 480W 24V 20A	1	85–264	80–370	24	20	480		NO		91	>0.5
1469520000	PROECO 960W 24V 40A	1	85–264	80–370	24	40	960		NO		93	>0.5
1469530000	PROECO3 120W 24V 5A	3	340–575	450–870	24	5	120		NO		87	>0.5
1469540000	PROECO3 240W 24V 10A	3	340–575	450–870	24	10	240		NO		88	>0.5
1469550000	PROECO3 480W 24V 20A	3	340–575	450–870	24	20	480		NO		89	>0.5
1469560000	PROECO3 960W 24V 40A	3	340–575	450–870	24	40	960		NO		90	>0.5
1469570000	PROECO 72W 12V 6A	1	85–264	80–370	24	6	72		NO		90	>0.5
1469580000	PROECO 120W 12V 10A	1	85–264	80–370	24	10	120		NO		90	>0.5
1469590000	PROECO 240W 48V 5A	1	85–264	80–370	24	5	480		NO		90	>0.5
1469610000	PROECO 480W 48V 10A	1	85–264	80–370	24	10	480		NO		90	>0.5

PRO INSTA POWER

Fuentes de alimentación conmutadas monofásicas

Fuentes de alimentación conmutadas con amplio rango de voltaje de entrada.
Temperatura de servicio de -25 a 70° C.
Certificaciones CE, TÜV, cCSAus, Cl.1 Div.2, RoSH.

Código	Tipo	Voltaje de entrada	Voltaje de salida	Corriente de salida	Dimensiones	U.E.
2580180000	PRO INSTA 16W 24V 0.7A	100 - 240 V CA / 120 - 340 V CC	24 V DC ± 1 %	0.7 A @ 55 °C	90,5 / 22,5 / 60 mm	1
2580190000	PRO INSTA 30W 24V 1.3A	100 - 240 V CA / 120 - 340 V CC	24 V DC ± 1 %	1.3 A @ 55 °C	90 / 54 / 60 mm	1
2580220000	PRO INSTA 30W 12V 2.6A	100 - 240 V CA / 120 - 340 V CC	12 V DC ± 1 %	2.6 A @ 55 °C	90 / 54 / 60 mm	1
2580210000	PRO INSTA 30W 5V 6A	100 - 240 V CA / 120 - 340 V CC	5 V DC ± 2 %	6 A @ 55 °C	90 / 72 / 60 mm
2580230000	PRO INSTA 60W 24V 2.5A	100 - 240 V CA / 120 - 340 V CC	24 V DC ± 1 %	2.5 A @ 55 °C	90 / 72 / 60 mm	1
2580240000	PRO INSTA 60W 12V 5A	100 - 240 V CA / 120 - 340 V CC	12 V DC ± 1 %	5 A @ 55 °C	90 / 72 / 60 mm	1
2580250000	PRO INSTA 90W 24V 3.8A	100 - 240 V CA / 120 - 340 V CC	24 V DC ± 1 %	3.8 A @ 55 °C	90 / 90 / 60 mm	1
2580260000	PRO INSTA 96W 24V 4A	100 - 240 V CA / 120 - 340 V CC	24 V DC ± 1 %	4 A @ 55 °C	90 / 90 / 60 mm	1
2580270000	PRO INSTA 96W 48V 2A	100 - 240 V CA / 120 - 340 V CC	48 V DC ± 1 %	2 A @ 55 °C	90 / 90 / 60 mm	1

Convertidores DC/DC

Módulo de entrada tensión continua 24 VDC Salida 24 VDC que estabiliza la señal de entrada y compensa ruidos de línea

Código	Tipo	Tensión de salida	Gama de tensión de entrada DC	Corriente de salida	U.E.
2001800000	PRO DCDC 120W 24V 5A	22.5 ... 29.5 V (ajustable con potensiómetro frontal	14+32 V (durante funcionamiento), 18-32 V (puesta en marcha)	5 A	1
2001810000	PRO DCDC 240W 24V 10A	22.5 ... 29.5 V (ajustable con potensiómetro frontal	14+32 V (durante funcionamiento), 18-32 V (puesta en marcha)	10 A	1
2001820000	PRO DCDC 480W 24V 20A	22.5 ... 29.5 V (ajustable con potensiómetro frontal	14+32 V (durante funcionamiento), 18-32 V (puesta en marcha)	20 A	1
