TEKPAN, ofrece soluciones energéticas innovadoras para todo tipo de aplicaciones, gracias a su compromiso con la calidad y la eficiencia.

Armarios y gabinetes

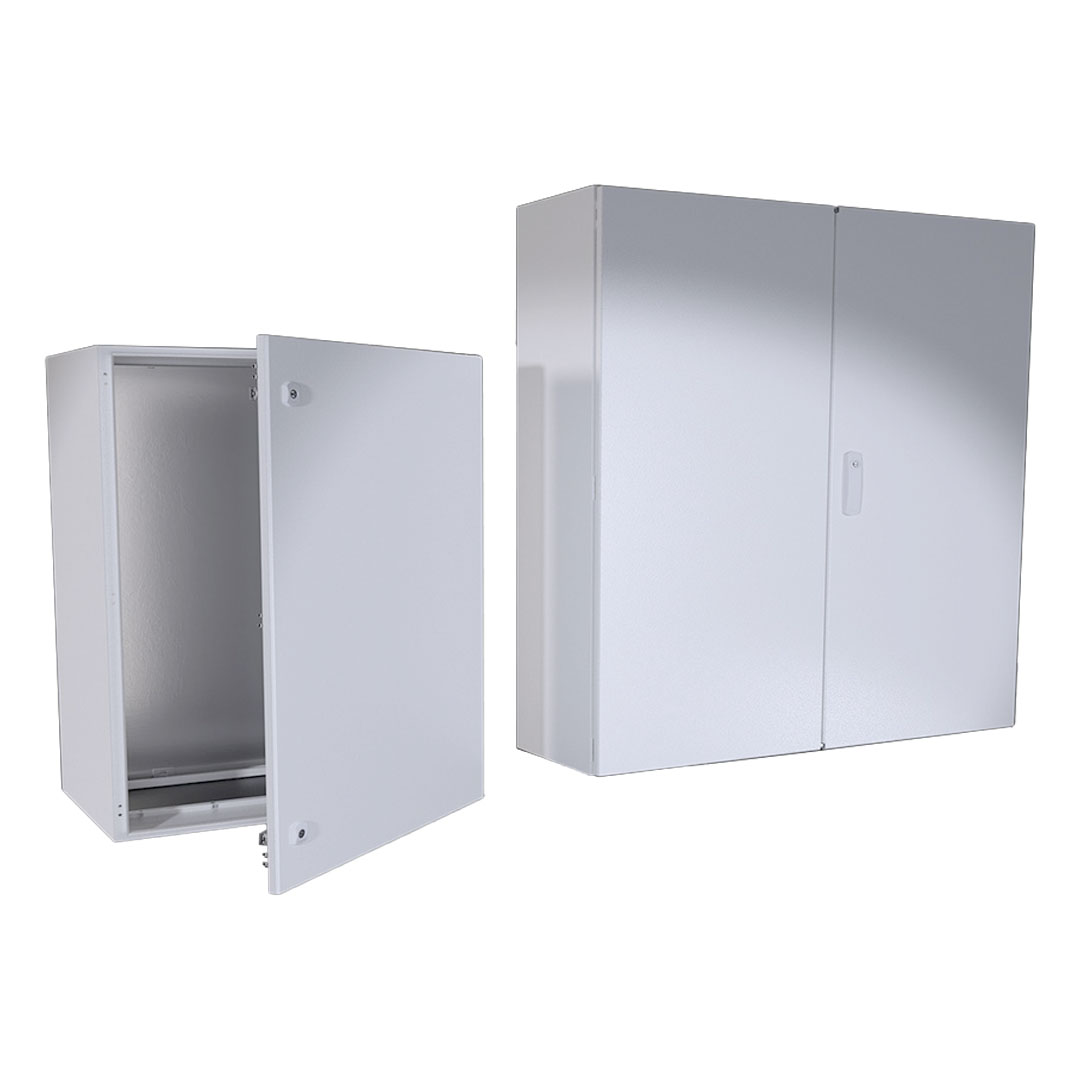

Gabinete compacto

Armarios autosoportados y gabinetes de fijación mural

Materiales: Cuerpo, puerta frontal, placa de casquillos de acero
Placa de montaje de acero galvanizado
Acabado de la superficie: nanorrevestimiento + recubrimiento en polvo electrostático RAL 7035
Índice Protección: IEC EN 60529
Puerta simple: IP 66 NEMA 4
Puerta doble: IP 54 Nema 12
Resistencia: IK 10

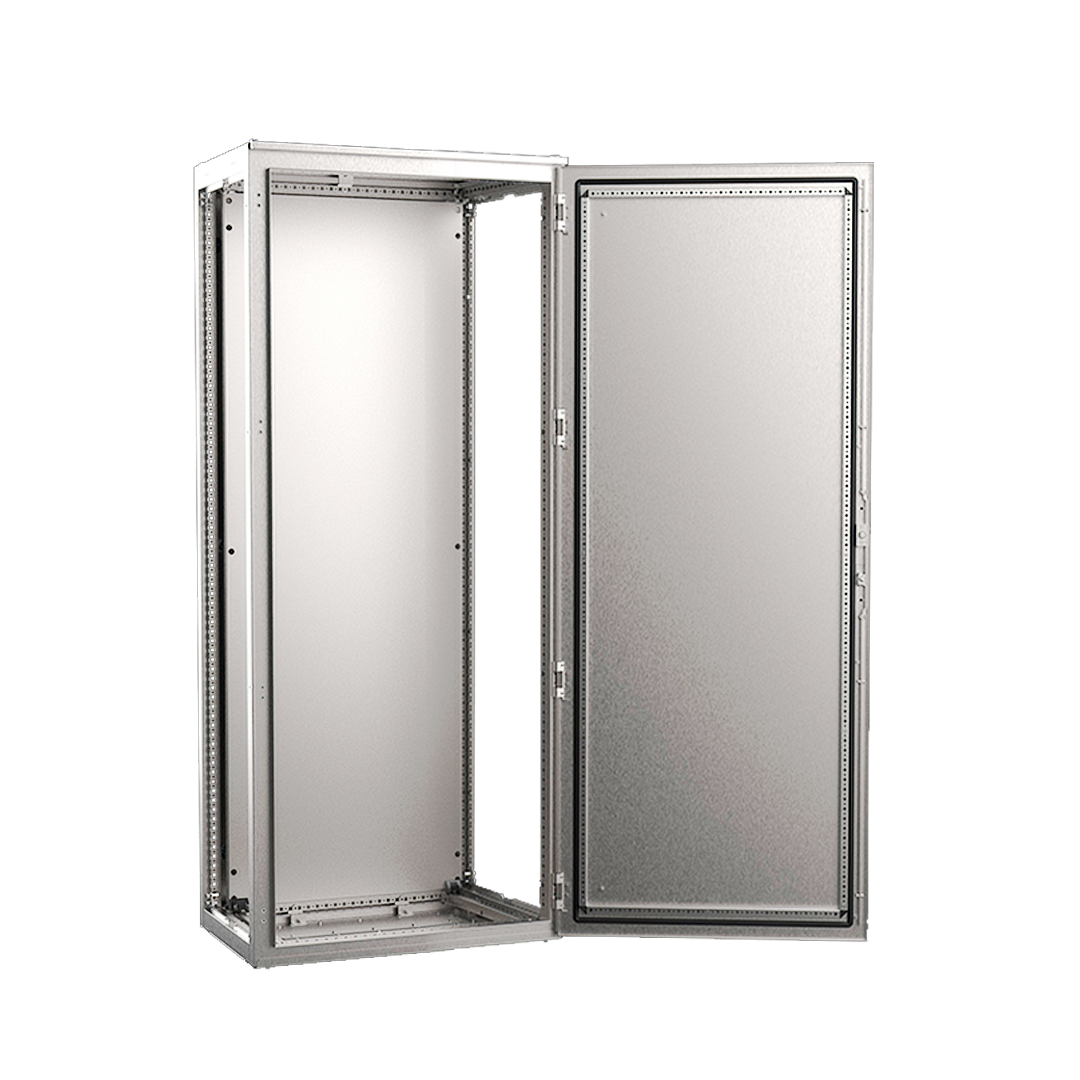

Armarios Modulares Autosoportados NEO

	Principales características
	Marcos soldados	Acero galvanizado de 1,50 mm + Nanorecubrimiento + Recubrimiento electrostático en polvo RAL 7035
	Puerta frontal	Chapa de acero de 1,50 mm + Nanorecubrimiento + Recubrimiento electrostático en polvo RAL 7035
	Panel trasero	Chapa de acero de 1,20 mm + Nanorecubrimiento + Recubrimiento electrostático en polvo RAL 7035

Código	Descripción
E-618.181.500	NEO Armario de acero galvanizado 2 puertas IP54 RAL7035
1800 mm (Al)	800 mm (An)	500 mm (Pr)
	Descripción de partes
	Cuerpo principal
	Bastidor de profundidad
	Cubieta superior
	Esquina del zócalo 100 mm (Al)
	Zócalo frontal y trasero 100 mm (Al)
	Zócalo lateral
	Placa inferior pasacables
	Placa de montaje
	Páneles laterales de chapa de acero

Código	Descripción
E-618.181.600	NEO Armario de acero galvanizado 2 puertas IP54 RAL7035
1800 mm (Al)	800 mm (An)	600 mm (Pr)
	Descripción de partes
	Cuerpo principal
	Bastidor de profundidad
	Cubieta superior
	Esquina del zócalo 100 mm (Al)
	Zócalo frontal y trasero 100 mm (Al)
	Zócalo lateral
	Placa inferior pasacables
	Placa de montaje
	Páneles laterales de chapa de acero

Código	Descripción
E-612.181.400	NEO Armario de acero galvanizado 2 puertas IP54 RAL7035
1800 mm (Al)	1200 mm (An)	400 mm (Pr)
	Descripción de partes
	Cuerpo principal
	Bastidor de profundidad
	Cubieta superior
	Esquina del zócalo 100 mm (Al)
	Zócalo frontal y trasero 100 mm (Al)
	Zócalo lateral
	Placa inferior pasacables
	Placa de montaje
	Páneles laterales de chapa de acero

Código	Descripción
E-612.181.500	NEO Armario de acero galvanizado 2 puertas IP54 RAL7035
1800 mm (Al)	1200 mm (An)	500 mm (Pr)
	Descripción de partes
	Cuerpo principal
	Bastidor de profundidad
	Cubieta superior
	Esquina del zócalo 100 mm (Al)
	Zócalo frontal y trasero 100 mm (Al)
	Zócalo lateral
	Placa inferior pasacables
	Placa de montaje
	Páneles laterales de chapa de acero

Código	Descripción
E-616.201.500	NEO Armario de acero galvanizado 2 puertas IP54 RAL7035
2000 mm (Al)	600 mm (An)	500 mm (Pr)
	Descripción de partes
	Cuerpo principal
	Bastidor de profundidad
	Cubieta superior
	Esquina del zócalo 100 mm (Al)
	Zócalo frontal y trasero 100 mm (Al)
	Zócalo lateral
	Placa inferior pasacables
	Placa de montaje
	Páneles laterales de chapa de acero

Código	Descripción
E-618.201.500	NEO Armario de acero galvanizado 2 puertas IP54 RAL7035
2000 mm (Al)	800 mm (An)	500 mm (Pr)
	Descripción de partes
	Cuerpo principal
	Bastidor de profundidad
	Cubieta superior
	Esquina del zócalo 100 mm (Al)
	Zócalo frontal y trasero 100 mm (Al)
	Zócalo lateral
	Placa inferior pasacables
	Placa de montaje
	Páneles laterales de chapa de acero

Código	Descripción
E-618.201.600	NEO Armario de acero galvanizado 2 puertas IP54 RAL7035
2000 mm (Al)	800 mm (An)	600 mm (Pr)
	Descripción de partes
	Cuerpo principal
	Bastidor de profundidad
	Cubieta superior
	Esquina del zócalo 100 mm (Al)
	Zócalo frontal y trasero 100 mm (Al)
	Zócalo lateral
	Placa inferior pasacables
	Placa de montaje
	Páneles laterales de chapa de acero

Código	Descripción
E-610.201.500	NEO Armario de acero galvanizado 2 puertas IP54 RAL7035
2000 mm (Al)	1000 mm (An)	500 mm (Pr)
	Descripción de partes
	Cuerpo principal
	Bastidor de profundidad
	Cubieta superior
	Esquina del zócalo 100 mm (Al)
	Zócalo frontal y trasero 100 mm (Al)
	Zócalo lateral
	Placa inferior pasacables
	Placa de montaje
	Páneles laterales de chapa de acero

Código	Descripción
E-610.201.600	NEO Armario de acero galvanizado 2 puertas IP54 RAL7035
2000 mm (Al)	1000 mm (An)	600 mm (Pr)
	Descripción de partes
	Cuerpo principal
	Bastidor de profundidad
	Cubieta superior
	Esquina del zócalo 100 mm (Al)
	Zócalo frontal y trasero 100 mm (Al)
	Zócalo lateral
	Placa inferior pasacables
	Placa de montaje
	Páneles laterales de chapa de acero

Código	Descripción
E-612.201.600	NEO Armario de acero galvanizado 2 puertas IP54 RAL7035
2000 mm (Al)	1200 mm (An)	600 mm (Pr)
	Descripción de partes
	Cuerpo principal
	Bastidor de profundidad
	Cubieta superior
	Esquina del zócalo 100 mm (Al)
	Zócalo frontal y trasero 100 mm (Al)
	Zócalo lateral
	Placa inferior pasacables
	Placa de montaje
	Páneles laterales de chapa de acero

Gabinetes murales de acero inoxidable

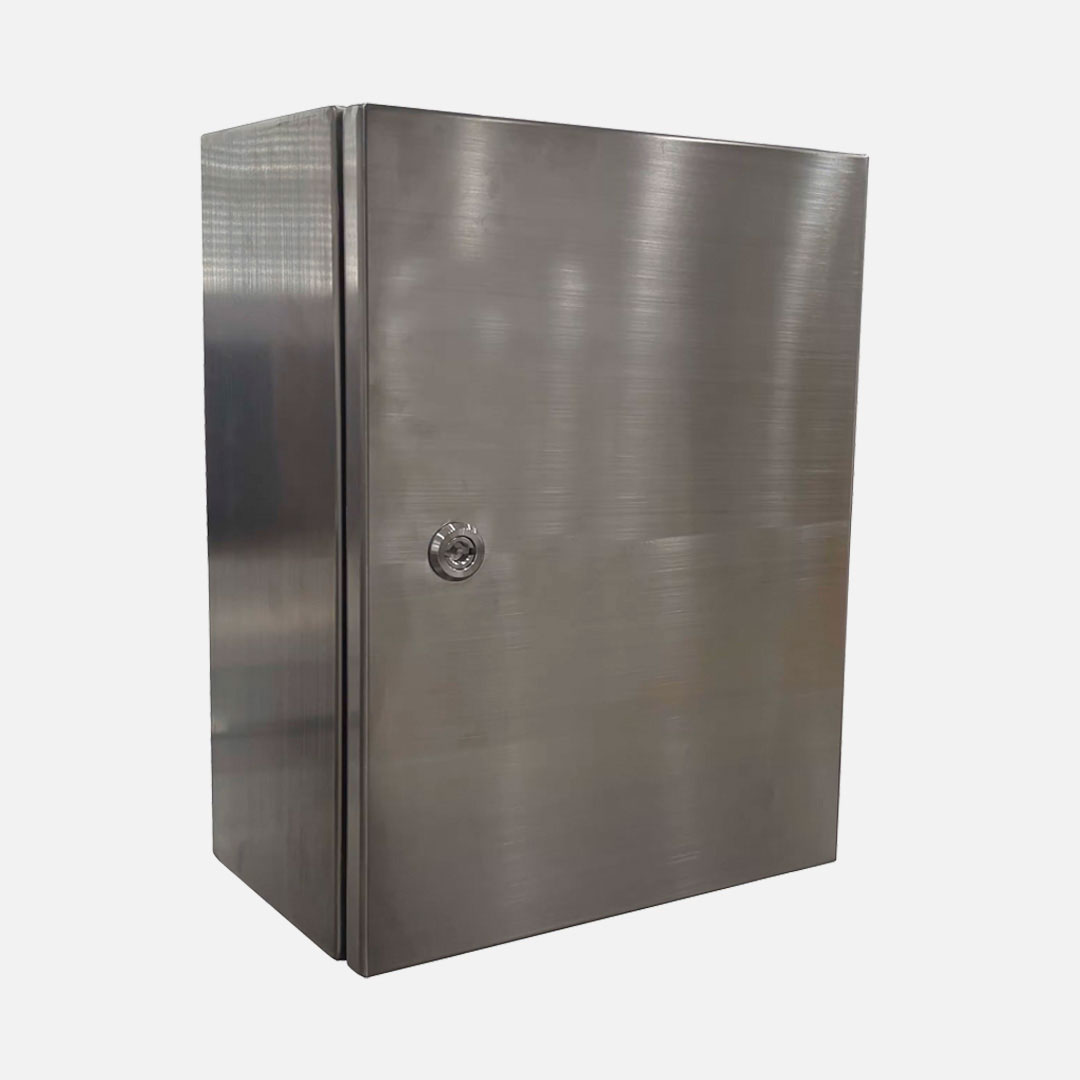

Gabinete Mural Acero Inoxidable DM

Materiales: Cuerpo, puerta frontal, placa de casquillos de acero inoxidable
Placa de montaje de acero galvanizado
Acabado de la superficie: Pulido
Índice Protección: IEC EN 60529
Puerta simple: IP 66 NEMA 4
Puerta doble: IP 54 Nema 12
Resistencia: IK 10

Código	Altura	Anchura	Profundidad	No. puertas	Protección
252.315-SS4	300	250	150	1	IP66
253.321-SS4	300	300	210
253.421-SS4	400	300	210
254.421-SS4	400	400	210
254.521-SS4	500	400	210
255.521-SS4	500	500	210
255.530-SS4	500	500	300
256.621-SS4	600	600	210
258.830-SS4	800	800	300
258.130-SS4	1000	800	300
281.130-SS4	1000	1000	300	2
258.123-SS4	1200	800	300	1
254.621	1200	1000	300	2

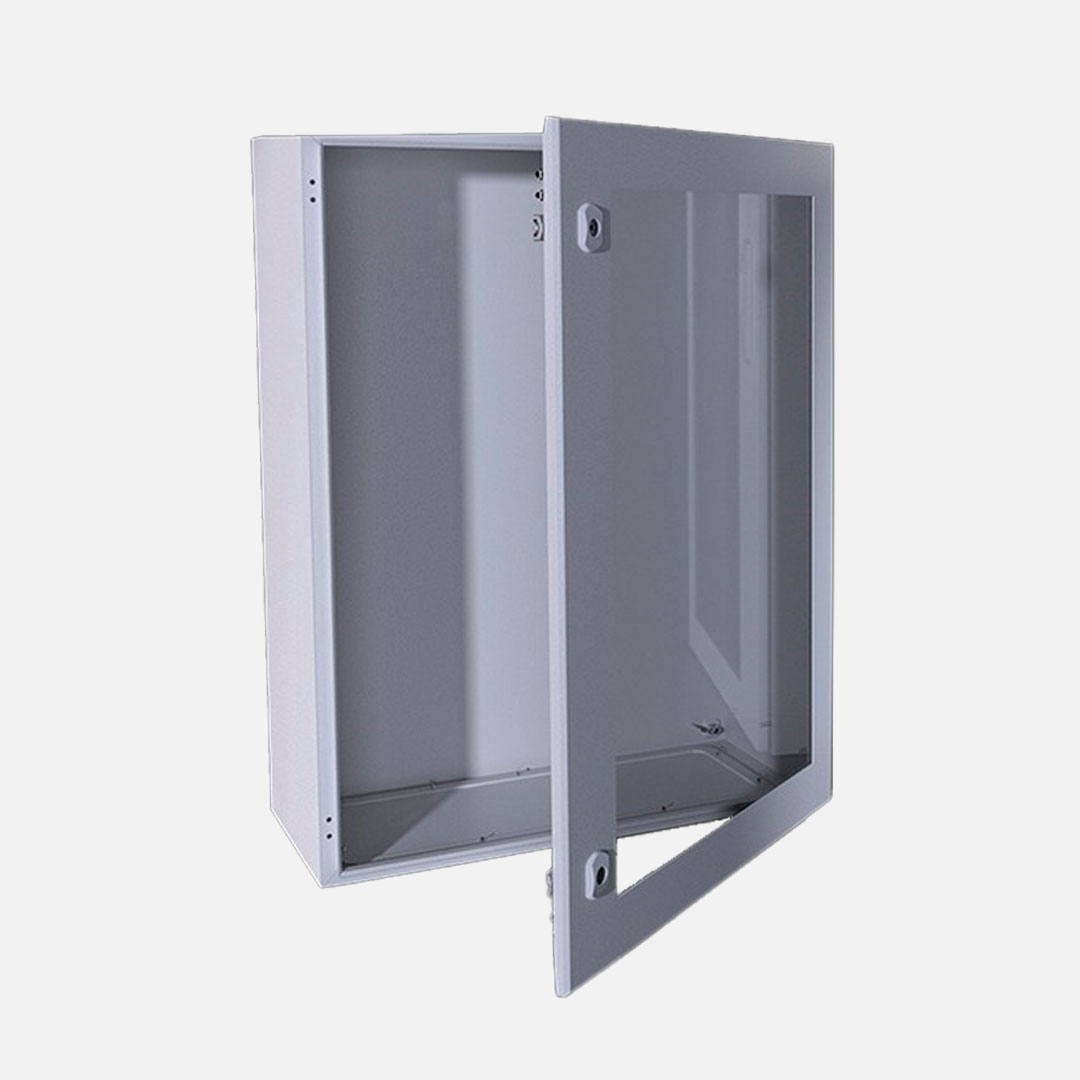

Gabinete Mural Chapa de Acero ventana Transparente DM

Gabinete Mural Acero Inoxidable DM

Materiales: Cuerpo, puerta frontal transparente, placa de casquillos de acero
Placa de montaje de acero galvanizado
Acabado de la superficie: nanorrevestimiento + recubrimiento en polvo electrostático RAL 7035
Índice Protección: IEC EN 60529
Puerta simple: IP 66 NEMA 4
Resistencia: IK 10

Código	Altura	Anchura	Profundidad	Protección
E-274.521	500	400	210	IP66
E-276.830	800	600	300	IP66

Gabinete Mural Chapa de Acero DM

Materiales: Cuerpo, puerta frontal, placa de casquillos de acero
Placa de montaje de acero galvanizado
Acabado de la superficie: nanorrevestimiento + recubrimiento en polvo electrostático RAL 7035
Índice Protección: IEC EN 60529
Puerta simple: IP 66 NEMA 4
Puerta doble: IP 54 Nema 12
Resistencia: IK 10

Código	Altura	Anchura	Profundidad	No. puertas	Protección
232.251	250	200	150	1	IP66
232.315	300	250	150
252.321	300	250	210
253.315	300	300	150
253.321	300	300	210
253.421	400	300	210
254.421	400	400	210
254.521	500	400	210
254.526	500	400	260
254.530	500	400	300
255.521	500	500	210
255.530	500	500	300
254.621	600	400	210
255.626	600	500	260
255.630	600	500	300
256.621	600	600	210
256.630	600	600	300
256.640	600	600	400
255.721	700	500	210
255.726	700	500	260
256.821	800	600	210
256.826	800	600	260
256.830	800	600	300
256.840	800	600	400
258.830	800	800	300
OZ.DM.0064	800	800	400
256.126	1000	600	260
256.130	1000	600	300
258.130	1000	800	300
248.140	1000	800	400
241.130	1000	1000	300	2P	IP54
258.123	1200	800	300	1P	IP66
248.124	1200	800	400	1P	IP66
241.140	1200	1200	400	2P	IP54

Gabinete compactos KT

Materiales: Cuerpo, puerta frontal, placa de casquillos de acero
Placa de montaje de acero galvanizado
Acabado de la superficie: nanorrevestimiento + recubrimiento en polvo electrostático RAL 7035
Índice Protección: IEC EN 60529
Puerta simple: IP 66 NEMA 4
Puerta doble: IP 54 Nema 12
Resistencia: IK 10

Código	Altura	Anchura	Profundidad	No. puertas	Protección
364.315	400	300	155	1	IP66
