Fusibles de Uso General
Fusible uso general tamaño ZR-00
(8,5X31.5) de 6A-20A, 500V
| Código |
Descripción |
| RO14 gG,2A |
Fusible gG 2A ZR-00 (8.5x31.5) |
| RO14 gG,4A |
Fusible gG 4A ZR-00 (8.5x31.5) |
| RO14 gG,6A |
Fusible gG 6A ZR-00 (8.5x31.5) |
| RO14 gG,8A |
Fusible gG 8A ZR-00 (8.5X31.5) |
| RO14 gG,10A |
Fusible gG 10A ZR-00 (8.5x31.5) |
| RO14 gG,12A |
Fusible gG 12A ZR-00 (8.5X31.5) |
| RO14 gG,16A |
Fusible gG 16A ZR-00 (8.5x31.5) |
| RO14 gG,20A |
Fusible gG 20A ZR-00 (8.5x31.5) |

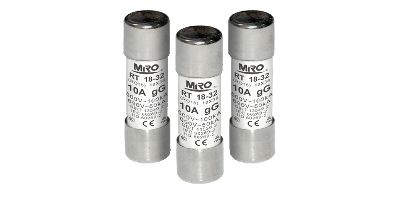

Fusible uso general tamaño ZR-0
(10,3X38) de 1A-32A, 690V
| Código |
Descripción |
| RO15 gG,1A |
Fusible gG 1A ZR-0 (10.3X38) |
| RO15 gG, 2A |
Fusible gG 2A ZR-0 (10.3X38) |
| RO15 gG,4A |
Fusible gG 4A ZR-0 (10.3X38) |
| RO15 gG,6A |
Fusible gG 6A ZR-0 (10.3X38) |
| RO15 gG,8A |
Fusible gG 8A ZR-0 (10.3X38) |
| RO15 gG,10A |
Fusible gG 10A ZR-0 (10.3X38) |
| RO15 gG,12A |
Fusible gG 12A ZR-0 (10.3X38) |
| RO15 gG,16A |
Fusible gG 16A ZR-0 (10.3X38) |
| RO15 gG,20A |
Fusible gG 20A ZR-0 (10.3X38) |
| RO15 gG,25A |
Fusible gG 25A ZR-0 (10.3X38) |
| RO15 gG,32A |
Fusible gG 32A ZR-0 (10.3X38) |

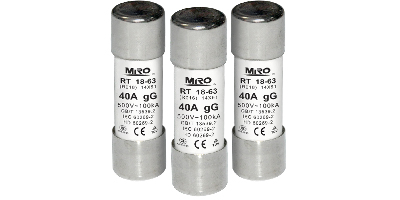

Fusible uso general tamaño 1
(14x51) de 10A-50A, 690V
| Código |
Descripción |
| RO16 gG,2A |
Fusible gG 2A ZR-1 (14x51) |
| RO16 gG,4A |
Fusible gG 4A ZR-1 (14x51) |
| RO16 gG,6A |
Fusible gG 6A ZR-1 (14x51) |
| RO16 gG,8A |
Fusible gG 8A ZR-1 (14x51) |
| RO16 gG,10A |
Fusible gG 10A ZR-1 (14x51) |
| RO16 gG,16A |
Fusible gG 16A ZR-1 (14x51) |
| RO16 gG,20A |
Fusible gG 20A ZR-1 (14x51) |
| RO16 gG,25A |
Fusible gG 25A ZR-1 (14x51) |
| RO16 gG,32A |
Fusible gG 32A ZR-1 (14x51) |
| RO16 gG,40A |
Fusible gG 40A ZR-1 (14x51) |
| RO16 gG,50A |
Fusible gG 50A ZR-1 (14x51) |

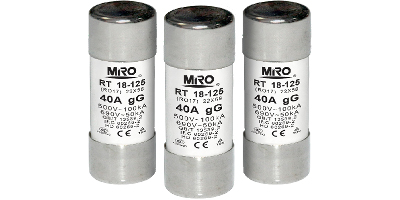

Fusible uso general tamaño 2
(22x58) de 10A-50A, 690V
| Código |
Descripción |
| RO17 gG,10A |
Fusible gG 10A ZR-2 (22X58) |
| RO17 gG,16A |
Fusible gG 16A ZR-2 (22X58) |
| RO17 gG,20A |
Fusible gG 20A ZR-2 (22X58) |
| RO17 gG,25A |
Fusible gG 25A ZR-2 (22X58) |
| RO17 gG,32A |
Fusible gG 32A ZR-2 (22X58) |
| RO17 gG,40A |
Fusible gG 40A ZR-2 (22X58) |
| RO17 gG,50A |
Fusible gG 50A ZR-2 (22X58) |
| RO17gG,63A |
Fusible gG 63A ZR-2 (22x58) |
| RO17gG,80A |
Fusible gG 80A ZR-2i (22x58) |
| RO17gG,100A |
Fusible gG 100A ZR-2 (22x58) |
| RO17gG,125A |
Fusible gG 125A ZR-2 (22x58) |
Fusibles para Arranque de Motores
Fusible para arranque de motores
tamaño ZR-0 (10,3X38)de 6A-16A, 690 V
| Código |
Descripción |
| RO15 aM,6A |
Fusible aM 6A ZR-0 (10 X 38) |
| RO15 aM,10A |
Fusible aM 10A ZR-0 (10 X 38) |
| RO15 aM,16A |
Fusible aM 16A ZR-0 (10 X 38) |
| RO15 aM,20A |
Fusible aM 20A ZR-0 (10 X 38) |
| RO15 aM,25A |
Fusible aM 25A ZR-0 (10.3X38) |
| RO15 aM,32A |
Fusible aM 32A ZR-0 (10.3X38) |

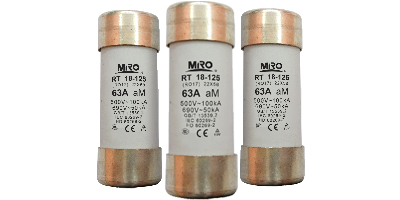

Fusible para arranque de motores
tamaño ZR-2 (22X58), 690 V
| Código |
Descripción |
| RO17 aM,32A |
Fusible aM 32A ZR-2 (22x58) |
| RO17 aM,40A |
Fusible aM 40A ZR-2 (22x58) |
| RO17 aM,50A |
Fusible aM 50A ZR-2 (22x58) |
| RO17 aM,63A |
Fusible aM 63A ZR-2 (22x58) |
| RO17 aM,80A |
Fusible aM 80A ZR-2 (22x58) |
| RO17 aM,100A |
Fusible aM 100A ZR-2 (22x58) |
| RO17 aM,125A |
Fusible aM 125A ZR-2 (22x58) |
Fusible para arranque de motores
tamaño ZR-1 (14X51), 690 V
| Código |
Descripción |
| RO16 aM,32A |
Fusible aM 32A ZR-1 (14x51) |
Fusibles de Cuchilla
Fusible de cuchilla uso general
tamaño 00, 690 V
| Código |
Descripción |
| NH00 gG 50A |
Fusible NH00 50A gG 5 |
| NH00 gG 63A |
Fusible NH00 63A gG 5 |
| NH00 gG 80A |
Fusible NH00 80A gG 5 |
| NH00 gG 100A |
Fusible NH00 100A gG 5 |
| NH00 gG 125A |
Fusible NH00 125A gG 5 |
| NH00 gG 160A |
Fusible NH00 160A gG 5 |
Capacidad de corte nominal hasta 120KA.
Cumple con GB13539 y IEC269.

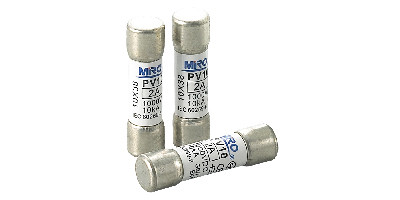

Fusibles para Sistema Fotovoltaico
Fusibles para sistema fotovoltaico
(10.3X38) de 2A-30A, 1000V
| Código |
Descripción |
| PV10 gPV DC,2A |
Fusible gPV2A (10.3X38) |
| PV10 gPV DC,4A |
Fusible gPV 4A (10.3X38) |
| PV10 gPV DC,6A |
Fusible gPV /6A (10.3X38) |
| PV10 gPV DC,8A |
Fusible gPV 8A (10.3X38) |
| PV10 gPV DC,10A |
Fusible gPV 10A (10.3X38) |
| PV10 gPV DC,12A |
Fusible gPV 12A (10.3X38) |
| PV10 gPV DC,15A |
Fusible gPV 15A (10.3X38) |
| PV10 gPV DC,20A |
Fusible gPV 20A (10.3X38) |
| PV10 gPV DC,30A |
Fusible gPV 30A (10.3X38) |

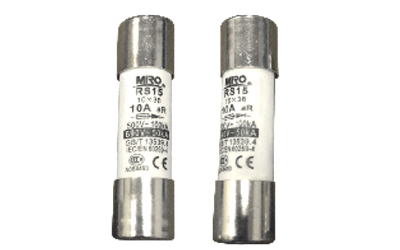

Fusibles para Semiconductores
Fusibles para semiconductores 10.3x38,
6A- 32A, 690 V acción rápida
| Código |
Descripción |
| RS15, 6A |
Fusible 6A (10.3X38) aR |
| RS15, 8A |
Fusible 8A (10.3X38) aR |
| RS15,10A |
Fusible 10A (10.3X38) aR |
| RS15,12A |
Fusible 12A (10.3X38) aR |
| RS15,16A |
Fusible 16A (10.3X38) aR |
| RS15,20A |
Fusible 20A (10.3X38) aR |
| RS15,25A |
Fusible 25A (10.3X38) aR |
| RS15,32A |
Fusible 32A (10.3X38) aR |
Tipo y Clases de Fusibles
Tipo y Clases de Fusibles
 |
NH |
El fusible de alta capacidad de ruptura y baja tensión (denominado NH por sus siglas alemanas).
Disponible en: 00, 0, 1, 2, 3, 4 y 4a, con corrientes nominales de 6 A hasta 1600 A, tensión nominal de 500 V. |
| Cilíndricos |
Disponible en varios tamaños y corrientes nominales: 8,5 x 31,5 mm (diámetro de los contactos y largo total), corriente nominal de 0.5 a 25A; 10,3 x 38 mm, 1 a 32A; 14 x 51 mm, 6 a 50A y 22 x 58 mm, 40 a 125A. Las características de uso y operación son análogas. |
| Tipos de fusibles más comunes en las instalaciones de baja tensión: |
| gG |
Fusible de empleo general.
Protección de líneas, respuesta lenta en sobrecargas y rápida en cortocircuitos. |
| aM |
Fusible de acompañamiento de motor.
Extremadamente lenta en las sobrecargas y rápida en los cortocircuitos. |
