IDE

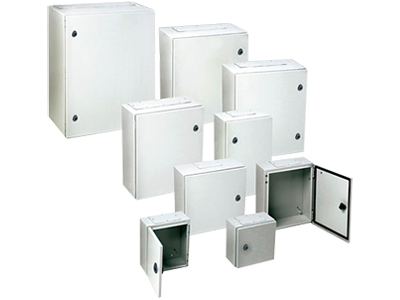

Los armarios de fijación mural IP 66, fabricados con chapa de acero laminado en frío, están destinados a instalaciones eléctricas industriales.

El diseño y fabricación de esta línea de productos dispone de una amplia gama de medidas y accesorios estándar, siendo lo suficientemente flexible como para adaptarse a ejecuciones especiales.

Datos técnicos Serie Argenta

Grado de Protección:

• Armarios de puerta única: IP 66/NEMA 1, 12, 4
• Armarios de puerta doble: IP 55/NEMA 1, 12

Resistencia al impacto:

• Puerta opaca: IK10.
• Puerta transparente: IK09.

Rango de temperatura ambiente: -25° / +40°C
Tensión máxima de empleo: 1000 VAC
Temperatura máxima junta de goma: 80°C
Temperatura máxima pintura epoxi-poliéster: 125°C

Código	Dimesiones armario (LxAxP)	Dimensiones Placa	Espesor Chapa	Entrada cables	Cierres	Bisagras	Refuerzos	Puerta de Cristal templado 4 mm	Placa de montaje
GNT403020	400x300x200	370x250	1.2	140x230	1	2	2	296.4x148.5	Con placa
GNT504020	500x400x200	470x350	1.2	140x300	2	2	2	396.4x248.5	Con placa
GNT604020	600x400x200	570x350	1.2	140x300	2	2	2	496.4x248.5	Con placa
GNT804020	800x400x200	770x350	1.5	2	3	2	697x249	Con placa
GNT806030	800x600x300	770x550	1.5	140x500	2	3	2	697x449	Con placa
GNT1008030	1000x800x300	970x750	1.5	140x700	3P	3	2	897x619	Con placa

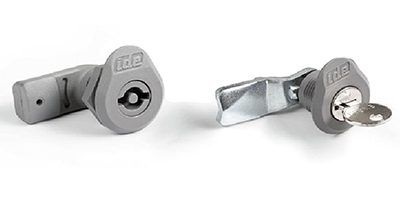

Cierre

• Cierre estándar doble paletón de 5mm de doble agarre más llave de 5 mm.
• Para armarios de 1000 mm de altura o superiores, cierre de varilla de tres puntos.
• Otros tipos de cierre suministrados como accesorios.

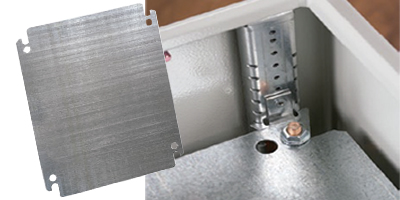

Placa de montaje

• Placa de montaje lisa incluida en todas las referencias de armarios.
• Fabricadas en chapa de acero galvanizado de 2 mm de espesor.
• Para armarios de 800 mm de altura o superiores las placas presentan pliegues en los laterales para proporcionar mayor rigidez.
