| Funcionalidad Básica |
Frecuencia más alta |
Vector de control: 0 ∼ 300
Hz Control V/F: 0: 500Hz |
| Frecuencia de carga |
0.5kHz ∼ 16kHz
La frecuencia de carga puede ser ajustada automáticamente de acuerdo a las características de carga. |
| Resolución frecuencia de entrada |
Ajuste digital: 0.01Hz
Ajuste análogo: frecuencia más alta * 0.025% |
| Modo de control |
1: Control vectorial de lazo abierto
2: Control V/F |
| Par de arranque |
Tipo G: 0.5 Hz / 150% |
| Rango de control de velocidad |
1: 100 |
| Precisión de Estabilización de Velocidad |
±0.5% |
| Precisión de Control de Par |
±5% |
| Capacidad de Sobrecarga |
Tipo G: 150% de la corriente nominal en 60s; 180% de la corriente nominal en 3s |
| Aumento de par |
Aumento de par automá El par manual se incrementa por 0.1% - 30.0% |
| Curva V/F |
Tres modos: lineal, Tipo Multipunto; N – potencia de curva V/F (potencia 1.2, potencia 1.4, potencia 1.6, potencia 1.8, potencia 2) |
| Separación V/F |
Dos formas: Separación completa y separación media |
| urva de aceleración y desaceleración |
Modo de aceleración y desaceleración en línea recta o curva S.
Cuatro tipos de tiempo de aceleración y desaceleraciÓn, El rango de tiempo de aceleración y desaceleración es de 0.0 a 6500 s. |
| Freno DC |
Frecuencia de frenado DC: 0.00 Hz ~ frecuencia máxima
Tiempo de frenado: 0.0s ∼ 36.0s
Valor actual de la acción del freno: 0.0% ∼ 100.0% |
| Marcha lenta |
Rango de frecuencia de avance lento: 0.00 Hz ∼ 50.00 Hz.
Tiempo de aceleración y desaceleración de marcha lenta 0.0s ∼ 500.0s |
| PLC simple, operación de velocidad multietapas |
Hasta 16 - operaciÓn de velocidad a través de PLC incorporado o terminales de control |
| PID incorporado |
Sistema de control de lazo cerrado capaz de realizar procesos convenientes de control |
| Regulación de voltaje automático (AVR) |
Cuando el voltaje de la red cambia, la salida de voltaje puede mantenerse constante. |
| Tasa de control de sobretensión y perdida de tensión |
Limita automÁticamente la corriente y el voltaje durante la operación para evitar frecuentes sobre corrientes y obretensiones. |
| Función de limitado rápido de corriente |
Minimiza las fallas por sobre corriente y protege la operación del inversor de corriente |
| Limitación de par y control |
La función “excavador” limita automáticamente el par durante la operación para evitar frecuentes sobre corrientes; El modo de control vectorial de lazo abierto puede realizar el control de par. |
| Rendimiento individualizado |
Rendimiento excepcional |
Utilizando la tecnología de control vectorial de corriente de alto rendimiento para realizar un control asíncrono del motor |
| Parada a la vez |
Cuando un fallo de potencia instantánea ocurre, la energía de retroalimentación de carga compensa la caída de voltaje y el inversor de frecuencia continuara operando por un periodo corto de tiempo. |
| Limitador de corriente rápida |
Evita frecuentes fallas de sobre corriente del inversor de frecuencia |
| Control de tiempo |
Función de control de tiempo: fija el rango de tiempo desde 0.0 min hasta 6500.0 min |
| Conmutación entre dos motores |
Dos conjuntos de parÁmetros del motor pueden realizar el control de conmutación de dos motores |
| FieldBus |
Soporta una variedad de Fieldbus (bus de campo): RS – 485, CANopen |
| Funcionamiento |
Fuente de comandos |
Panel de configuración de operación, terminal de configuración de control, configuración de puerto serial de configuración. Puede conmutarse de diferentes maneras. |
| Fuente de frecuencia |
Fuentes de frecuencia mÚltiples: configuración digital, configuración de voltaje análoga, configuracián de corriente análoga, ajuste de pulso, configuración de puerto serial. Puede conmutarse de diferentes maneras |
| Fuente de frecuencia auxiliar |
Varias fuentes de frecuencia auxiliar. Puede realizar flexiblemente la sintonía de frecuencia auxiliar y la síntesis de frecuencia |

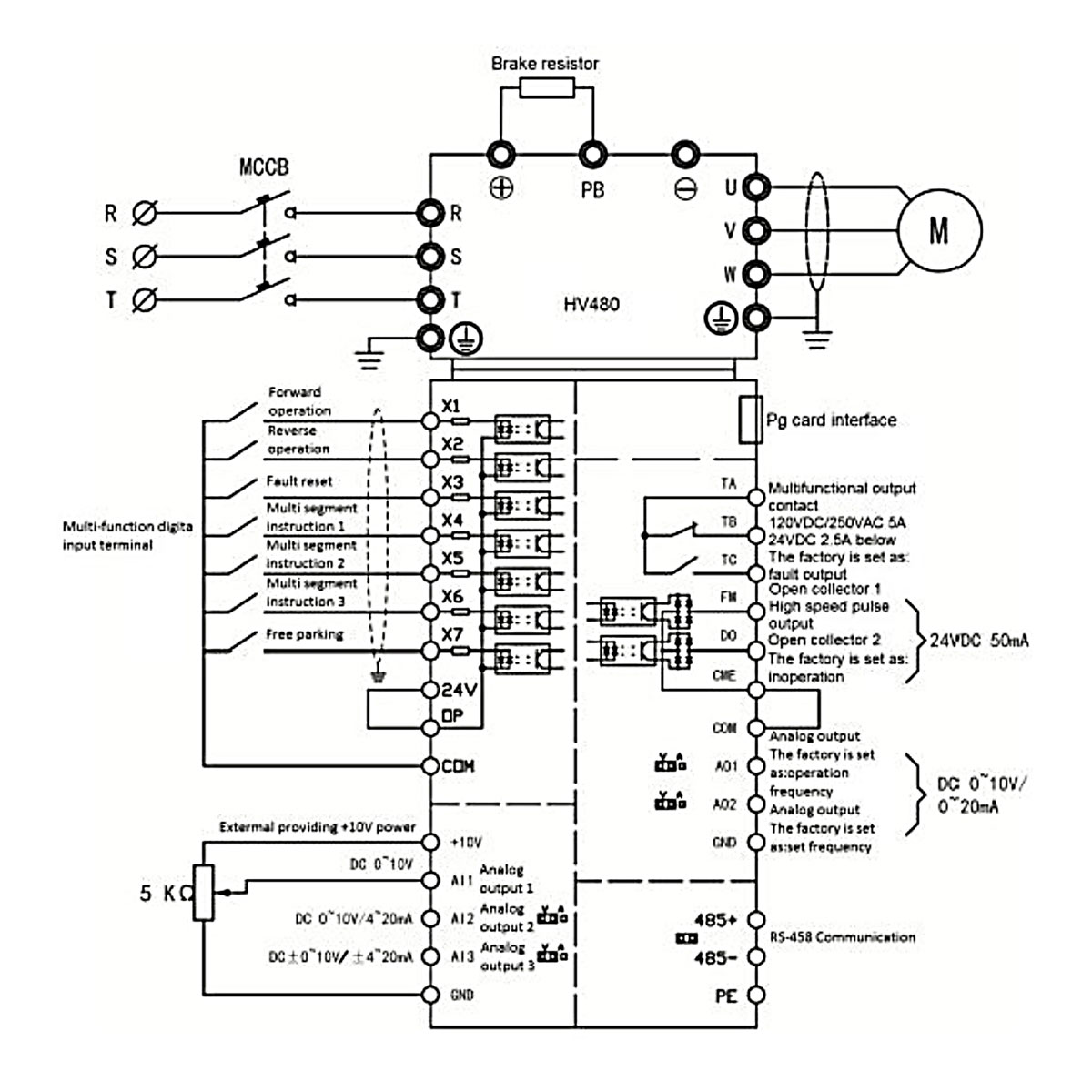

| Terminales de Entrada |
Terminal digital estándar de 7 entradas, de la cual una soporta pulso de alta velocidad de entrada hasta 100khz; Tres terminales entradas analógicas, una soporta solo 0 ∼ 10v de voltaje de entrada, otra soporta 0 ∼ 10v de voltaje de entrada o 4 ∼ 20mA de corriente de entrada, una terminal entrada analógica soporta 0 ∼ 10v de voltaje de entrada |
| Terminales de Salida |
1 terminal de salida de pulso de alta velocidad (tipo de colector abierto opcional), soporta una señal de salida onda cuadrada de 0 ∼ 100khz 1 terminal de salida digital 1 terminal de salida relé 2 terminales de salida análogas que soportan 0 ∼ 20 mA de corriente de salida o 0 ∼ 10v de voltaje de salida |
| Condiciones de Instalación |
Libre de polvo, polvo de metal, gases corrosivos, gases inflamables, niebla de aceite, niebla de sal, vapor de agua, exposición directa la luz del sol – interior libre |
| Entorno |
Altitud |
Debajo de los 1,000 metros |
| Temperatura ambiente |
-10°C ∼ 40°C |
| Humedad |
Menos del 90% RH sin condensación |
| Vibración |
Menos de 0.5g. |
| Temperatura de guardado |
-25°C ∼ 65°C |
| Grado de protección |
IP20 |
