| Entrada |
Tensión nominal |
Trifásica (serie G3/G4) 380V-480V, 50/60HZ |
| Frecuencia |
Monofásica y trifásica (serie G1/G2) 220 V: 50/60 Hz |
| Rango de voltaje permitido |
Trifásico (serie G3): AC 380~440 (-15%~+10%)
Trifásico (serie G4): CA 460~480 (-15%~+10%)
Monofásico y trifásico (serie G1/G2): AC220V±15% |
| Salida |
Voltaje |
serie G1/G2; 0~220V, serie G3; 0~440 V, serie G4; 0~480 V |
| Frecuencia |
Modo de baja frecuencia: 0 ~ 300 Hz; modo de alta frecuencia: 0 ~ 3000 Hz |
| Capacidad de sobrecarga |
Máquina tipo G: 110% a largo plazo; 150% 1 minuto; 200% 4 segundos
Máquina tipo P: 105% a largo plazo; 120% 1 minuto; 150% 1 segundo |
| Modo de control |
Control V/F, control V/F avanzado, control de separación V/F y control vectorial de corriente libre de PG |
| Características de control |
Resolución de ajuste de frecuencia |
Entrada final analógica |
0,1% de la frecuencia máxima de salida |
| Configuraciones digitales |
0,01 Hz |
| Precisión de frecuencia |
Entrada analógica |
Dentro del 0,2 % de la frecuencia de salida máxima |
| Entrada digital |
Establece la frecuencia de salida dentro de 0.01% |
| Control V/F |
Curva V/F (característica de frecuencia de tensión) |
La frecuencia de referencia se puede configurar arbitrariamente de 0,5 Hz a 3000 Hz, y la curva V/F multipunto se puede configurar arbitrariamente. También puede elegir una variedad de curvas fijas, como par constante, reducción de par 1, reducción de par 2 y par cuadrático. |
| Refuerzo de par |
Ajuste manual: 0,0 ~ 30,0 % de la salida nominal
Impulso automático: determina automáticamente el par de impulso de acuerdo con la corriente de salida y los parámetros del motor |
| Limitación automática de corriente y voltaje |
Ya sea en aceleración, desaceleración u operación estable, la corriente y el voltaje del estator del motor se pueden detectar automáticamente, lo que se puede suprimir dentro del rango permitido de acuerdo con el algoritmo único para minimizar la posibilidad de fallas en el sistema. |
| Control vectorial sin sensor |
característica de frecuencia de tensión |
Ajuste automático de la relación voltaje-frecuencia de salida según los parámetros del motor y el algoritmo único |
| Características de par |
Par de arranque:
Par nominal del 150 % a 3,0 Hz (control VF)
Par nominal del 150 % a 1,0 Hz (control VF avanzado)
Par nominal del 150 % a 0,5 Hz (sin control vectorial de corriente PG)
Precisión de estado estable de la velocidad de funcionamiento: ≤± 0,2 % de velocidad sincrónica nominal
Fluctuación de velocidad: ≤± 0,5 % de velocidad síncrona nominal
Respuesta de par: ≤20ms (sin control de vector de corriente PG) |
| Autodeterminación de los parámetros del motor |
Sin ninguna restricción, los parámetros se pueden detectar automáticamente en condiciones estáticas y dinámicas para obtener el mejor efecto de control |
| Supresión de corriente y tensión |
Control de circuito cerrado de corriente de rango completo, evitando completamente el impacto de corriente, con función perfecta de supresión de sobrecorriente y sobretensión |
| Funcionamiento de la supresión de subtensión |
Especialmente para usuarios con voltaje de red bajo y fluctuaciones frecuentes del voltaje de red, el sistema puede mantener el tiempo de operación más largo posible de acuerdo con el algoritmo único y la estrategia de asignación de energía residual, incluso en el rango por debajo del voltaje permitido. |
| Funciones típicas |
Operación de frecuencia de oscilación y velocidad múltiple |
El control de velocidad multietapa programable de 16 etapas y los múltiples modos de operación son opcionales. Operación de frecuencia oscilante: la frecuencia preestablecida y la frecuencia central se pueden ajustar, y la memoria de estado y la recuperación después de un corte de energía |

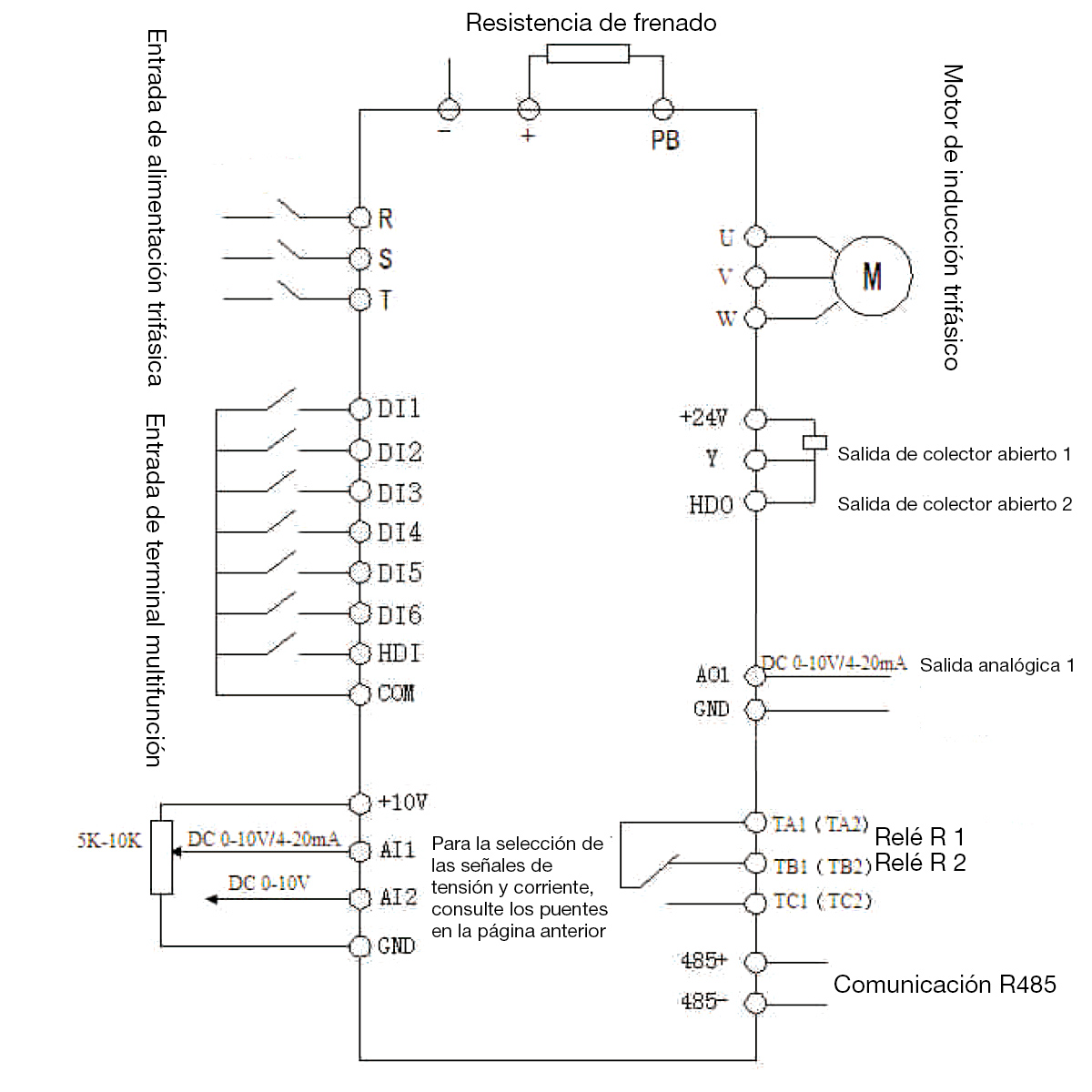

| Control PID Comunicación RS485 |
Controlador PID incorporado (frecuencia preestablecida). Función de comunicación RS485 de configuración estándar, se pueden seleccionar múltiples protocolos de comunicación, con función de control síncrono de enlace |
| Ajuste de frecuencia |
Entrada analógica |
Voltaje CC 0 ~ 10 V, corriente CC 0 ~ 20 mA (los límites superior e inferior son opcionales) |
| Entrada digital |
También se puede realizar la configuración del teclado, la configuración de la interfaz RS485, el control del terminal ARRIBA/ABAJO y varias configuraciones combinadas con entrada analógica |
| Señal de salida |
Salida digital |
2 salidas de colector abierto de terminal Y y dos salidas de relé programables (TA/TB/TC), con hasta 61 funciones |
| Salida analógica |
Se emiten 2 señales analógicas, y el rango de salida se puede configurar de manera flexible entre 0 ~ 20 mA o 0 ~ 10 V, lo que puede realizar la salida de cantidades físicas como la frecuencia establecida y la frecuencia de salida |
| Operación automática de estabilización de voltaje |
De acuerdo con las necesidades, se pueden seleccionar tres modos: estabilización de voltaje dinámico, estabilización de voltaje estático y estabilización sin voltaje, para obtener el efecto de operación más estable |
| Ajuste del tiempo de aceleración y desaceleración |
0,1 s ~ 3600,0 min se pueden configurar de forma continua, y se pueden seleccionar el tipo S y el modo lineal |
| Freno |
Consumo de energía Freno |
El voltaje de arranque de frenado de consumo de energía, el voltaje de diferencia de retorno y la tasa de frenado de consumo de energía se pueden ajustar continuamente |
| Freno de corriente continua |
Frecuencia de inicio del frenado de CC durante el apagado: 0,00 ~ [000,13] frecuencia límite superior
Tiempo de frenado: 0,0 ~ 100,0 s; Corriente de frenado: 0,0 % ~ 150,0 % de corriente nominal |
| Freno de flujo magnético |
La frecuencia portadora se puede ajustar continuamente de 1,0 kHz a 16,0 kHz para minimizar el ruido del motor |
| Facilidad de reinicio de velocidad de seguimiento de velocidad giratoria |
Puede realizar el reinicio suave y el reinicio de parada instantánea del motor en funcionamiento |
| Contador |
Un contador interno es conveniente para la integración del sistema |
| Función operativa |
ConfiguraciÓn de frecuencia de límite superior e inferior, operación de salto de frecuencia, límite de operación inversa, compensación de frecuencia de deslizamiento, comunicación RS485, control de incremento y disminución de frecuencia, operación de autorecuperación de fallas, etc. |
