Fuentes de alimentación conmutadas

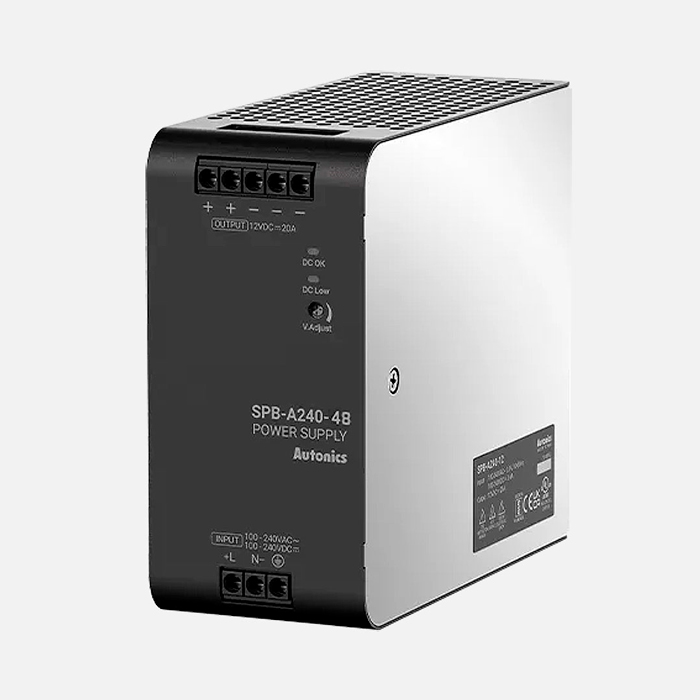

SPB-240
Prevención corriente entrada, prevención sobrecorriente salida
Salida 240 W
| Modelo | SPB-240-12 | SPB-240-24 | SPB-240-48 | ||
|---|---|---|---|---|---|
| Alimentación de salida | 240W | 240W | 240W | ||
| Entrada | Voltaje | 100-240VCA (Voltaje permitido: 85-264VCA/120-370VCC) | |||
| Frecuencia | 50/60Hz | 50/60Hz | 50/60Hz | ||
| Eficiencia | 100VCA | 87% | 89% | 89% | |
| 240VCA | 90% | 92% | 92% | ||
| Factor de alimentación | Mín. 0.9 | Mín. 0.9 | Mín. 0.9 | ||
| Consumo de corriente | 100VCA | 2.76A | 2.71A | 2.73A | |
| 240VCA | 1.14A | 1.12A | 1.13A | ||
| Circuito de corrección de alimentación | Integrado | Integrado | Integrado | ||
| Salida | Voltaje | 12VCC | 24VCC | 48VCC | |
| Corriente | 20A | 10A | 5A | ||
| Rango de ajuste de voltaje | Máx. ±5% | Máx. ±5% | Máx. ±5% | ||
| Variación de entrada | Máx. ±0.5% | Máx. ±0.5% | Máx. ±0.5% | ||
| Variación de carga | Máx. ±1% | Máx. ±1% | Máx. ±1% | ||
| Ondulación y ruido de ondulación | Máx. ±1.5% | Máx. ±1% | Máx. ±1% | ||
| Tiempo de inicio | 100VCA | 75ms | 87ms | 75ms | |
| 240VCA | 45ms | 56ms | 45ms | ||
| Tiempo mantenido | 100VCA | 33ms | 36ms | 25ms | |
| 240VCA | 33ms | 36ms | 25ms | ||
| Protección | Protección de corriente de entrada | 100VCA | 8A | 8A | 8A |
| 240VCA | 22A | 25A | 26A | ||
| Protección contra sobre corriente | 105 a 160% | 105 a 160% | 105 a 160% | ||
| Protección contra sobre voltaje | 16.0V±10% | 30.0V±10% | 58.0V±10% | ||
| Indica voltaje-bajo de salida | 10.0V±10% | 20.0V±10% | 43.0V±10% | ||
| Indicador | Indicador de salida: LED verde, indicador de voltaje-bajo de salida: LED rojo | ||||
| Resistencia de aislamiento | Sobre100MΩ (a 500VCC meggers entre todas las terminales de entrada y las terminales de salida) | ||||
| Rigidez dieléctrica | 3,000VCA 50/60Hz por 1 min (entre todas las terminales de entrada y las terminales de salida) | ||||
| 1,500VCA 50/60Hz por 1 min (entre todas las terminales de entrada y F.G.) | |||||
| Vibración | Amplitud de 0.75mm a frecuencia de 10 a 55Hz (por 1 min) en cada una de las direcciones X, Y, Z por 2 horas | ||||
| Choque | 300m/s² (aprox. 30G) en cada una de las direcciones X, Y, Z por 3 veces | ||||
| EMS | De acuerdo a EN61000-6-2 | ||||
| EMI | De acuerdo a EN61000-6-4 | ||||
| Estándar de seguridad | EN60950, EN50178 | ||||
| Ambiente | Temp. ambiente | -10 a 50 °, almacenamiento: -25 a 65° | |||
| Humedad ambiente | 25 a 85%RH, almacenamiento: 25 a 90%RH | ||||
| Cable de entrada | AWG18 a 16 | AWG18 a 16 | AWG18 a 16 | ||
| Protección | IP20 (Estándar IEC) | ||||
| Certificación | CE | CE | CE | ||
| Peso | aprox. 736g | aprox. 736g | aprox. 736g | ||
