Fuentes de alimentación conmutadas

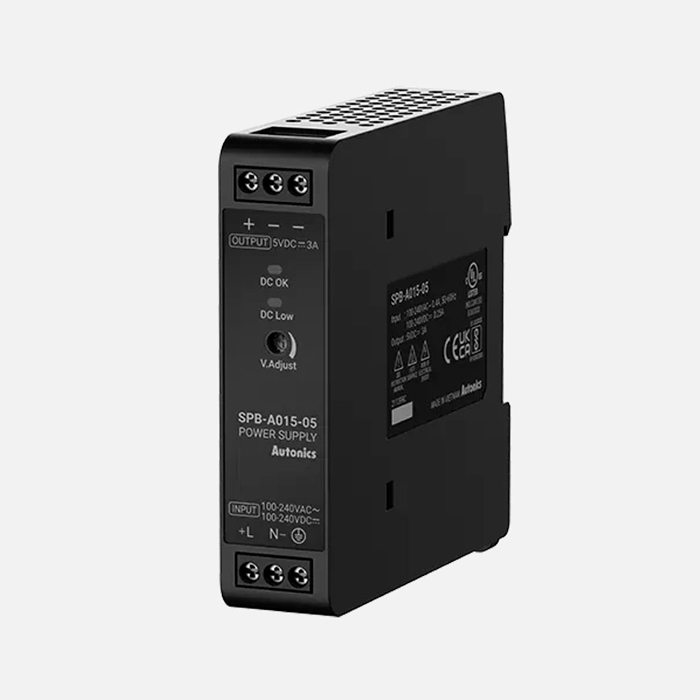

SPB-015
Prevención corriente entrada, prevención sobrecorriente salida
Salida 15 W
| Modelo | SPB-015-05 | SPB-015-12 | SPB-015-24 | ||
|---|---|---|---|---|---|
| Alimentación de salida | 15W | 15.6W | 15.6W | ||
| Entrada | Voltaje | 100-240VCA (Voltaje permitido: 85-264VCA/120-370VCC) | |||
| Frecuencia | 50/60Hz | 50/60Hz | 50/60Hz | ||
| Eficiencia | 100VCA | 77% | 80% | 83% | |
| 240VCA | 76% | 79% | 82% | ||
| Factor de alimentación | - | - | - | ||
| Consumo de corriente | 100VCA | 0.35A | 0.35A | 0.34A | |
| 240VCA | 0.19A | 0.19A | 0.19A | ||
| Circuito de corrección de alimentación | - | - | - | ||
| Salida | Voltaje | 5VCC | 12VCC | 24VCC | |
| Corriente | 3A | 1.3A | 0.65A | ||
| Rango de ajuste de voltaje | Máx. ±10% | Máx. ±10% | Máx. ±10% | ||
| Variación de entrada | Máx. ±0.5% | Máx. ±0.5% | Máx. ±0.5% | ||
| Variación de carga | Máx. ±1% | Máx. ±1% | Máx. ±1% | ||
| Ondulación y ruido de ondulación | Máx. ±1.5% | Máx. ±1% | Máx. ±1% | ||
| Tiempo de inicio | 100VCA | 500ms | 550ms | 650ms | |
| 240VCA | 550ms | 550ms | 650ms | ||
| Tiempo mantenido | 100VCA | 24ms | 25ms | 25ms | |
| 240VCA | 190ms | 190ms | 190ms | ||
| Protección | Protección de corriente de entrada | 100VCA | 7A | 7A | 7A |
| 240VCA | 32A | 30A | 31A | ||
| Protección contra sobre corriente | 105 a 160% | 105 a 160% | 105 a 160% | ||
| Protección contra sobre voltaje | - | - | - | ||
| Indica voltaje-bajo de salida | 4.2V±10% | 9.6V±10% | 20.0V±10% | ||
| Indicador | Indicador de salida: LED verde, indicador de voltaje-bajo de salida: LED rojo | ||||
| Resistencia de aislamiento | Sobre100MΩ (a 500VCC meggers entre todas las terminales de entrada y las terminales de salida) | ||||
| Rigidez dieléctrica | 3,000VCA 50/60Hz por 1 min (entre todas las terminales de entrada y las terminales de salida) | ||||
| 1,500VCA 50/60Hz por 1 min (entre todas las terminales de entrada y F.G.) | |||||
| Vibración | Amplitud de 0.75mm a frecuencia de 10 a 55Hz (por 1 min) en cada una de las direcciones X, Y, Z por 2 horas | ||||
| Choque | 300m/s² (aprox. 30G) en cada una de las direcciones X, Y, Z por 3 veces | ||||
| EMS | De acuerdo a EN61000-6-2 | ||||
| EMI | De acuerdo a EN61000-6-4 | ||||
| Estándar de seguridad | EN60950, EN50178 | ||||
| Ambiente | Temp. ambiente | -10 a 50 °, almacenamiento: -25 a 65° | |||
| Humedad ambiente | 25 a 85%RH, almacenamiento: 25 a 90%RH | ||||
| Cable de entrada | AWG24 a 19 | AWG24 a 19 | AWG24 a 19 | ||
| Protección | IP20 (Estándar IEC) | ||||
| Certificación | CE | CE | CE | ||
| Peso | aprox. 129g | aprox. 129g | aprox. 129g | ||
