Autonics, Fuentes de alimentación conmutada

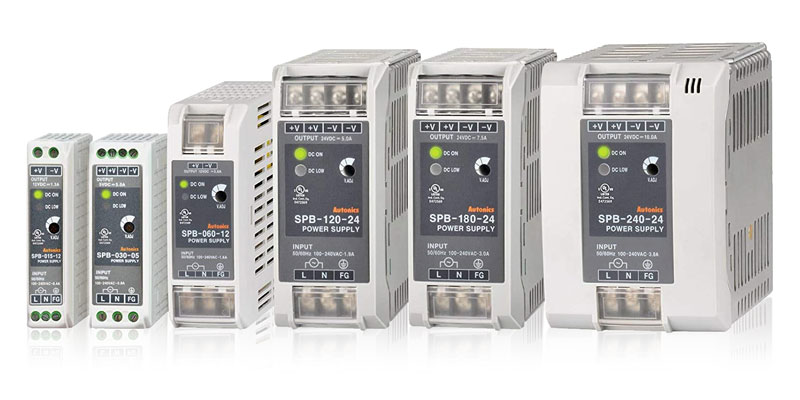

Fuentes de alimentación conmutada

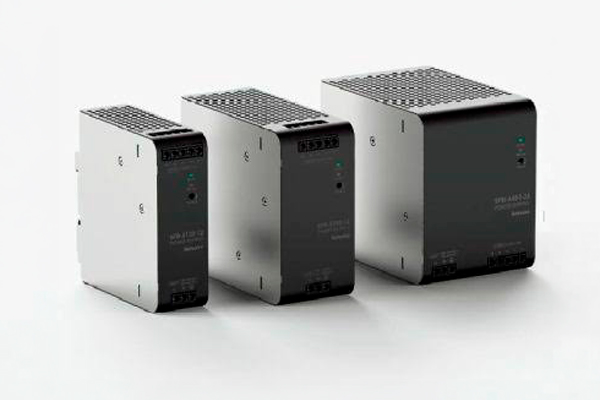

Serie SPB-A

Varias líneas para diversas aplicaciones (15W~480 W)
Tamaño compacto para máxima eficiencia de espacio
Mejora del factor de potencia gracias a la aplicación del circuito PFC
Excelente resistencia ambiental: prevención contra sobrecalentamiento/sobrecorriente/sobre voltaje, amplio rango de temperatura
Indicador de voltaje de salida baja (LED rojo), indicador de salida (LED verde)
Instalación sencilla y fácil
Normas SEMI : SEMI F47

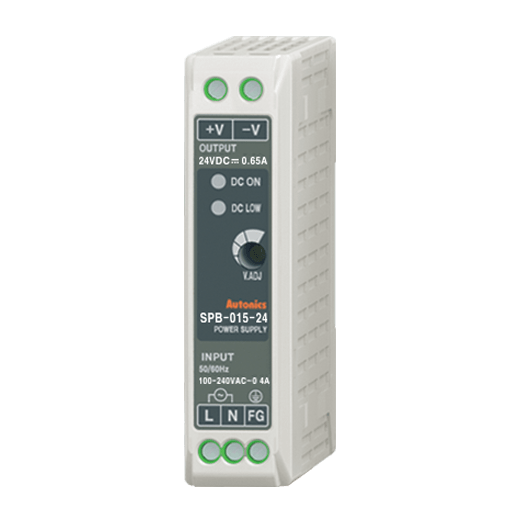

SPB-A015

Modelo			SPB-A015-05	SPB-A015-12	SPB-A015-24
Alimentación de salida			15 W	14.4 W	15.6 W
Entrada	Voltaje		100-240 VCA / 90-350 VCD (Voltaje permitido: 85-264 VCA ~)
	Frecuencia		50/60 Hz	50/60 Hz	50/60 Hz
	Eficiencia	115 VCA~	0.72	0.78	0.75
	Eficiencia	230 VCA~	0.70	0.74	0.75
	Consumo de corriente	115 VCA~	0.32 A	0.29 A	0.31 A
	Consumo de corriente	230 VCA~	0.21 A	0.19 A	0.2 A
	Circuito de corrección de alimentación		-	-	-
Salida	Voltaje		5 VCC	12 VCC	24 VCC
	Corriente		3 A	1.2 A	0.65 A
	Rango de ajuste de voltaje		-10 a 15 %	-10 a 15 %	-10 a 15 %
	Variación de entrada		≤ 0.5 %	≤ 0.5 %	≤ 0.5 %
	Variación de carga		≤ 3.0 %	≤ 2.0 %	≤ 1.5 %
	Ondulación		170 mV	150 mV	110 mV
	Tiempo de inicio	115 VCA~	720 ms	810 ms	820 ms
	Tiempo de inicio	230 VCA~	330 ms	400 ms	650 ms
	Tiempo mantenido	115 VCA~	32 ms	33 ms	43 ms
	Tiempo mantenido	230 VCA~	136 ms	146 ms	140 ms
Protección
	Protección contra sobre corriente		≤ 121 %	≤ 121 %	≤ 121 %
	Protección contra sobre voltaje		≈ 130 %	≈ 130 %	≈ 130 %
Resistencia de aislamiento			≤ 100 MΩ (a 500 VCC meggers entre todas las terminales de entrada y las terminales de salida)
Rigidez dieléctrica			3 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de entrada y todas las de salida)
			2 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de entrada y F.G.)
			1 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de salida y F.G.)
Vibración			10 a 55 Hz, 0.75 mm amplitud doble, en cada una de las direcciones X, Y, Z por 2 horas
Choque			150 m/s² (☲ 15G) en cada una de las direcciones X, Y, Z por 3 veces
EMS			De acuerdo a EN61000-6-2
EMI			De acuerdo a EN61000-6-4
Ambiente	Temp. ambiente		-20 a 70 °, almacenamiento: -25 a 80 °
Ambiente	Humedad ambiente		20 a 90 % RH, almacenamiento: 25 a 90 % RH
Cable de entrada			AWG 24 a 12	AWG 24 a 12	AWG 24 a 12
Protección			IP20 (Estándar IEC)
Certificación			CE, UKCA, EAC, UL	CE, UKCA, EAC, UL	CE, UKCA, EAC, UL
Peso			≈ 135 g	≈ 135 g	≈ 135 g

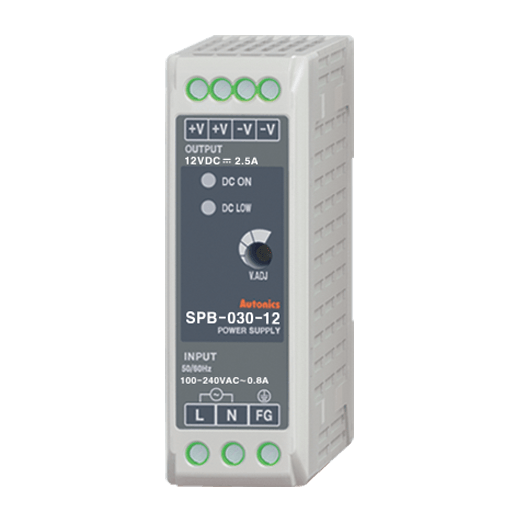

SPB-A030

Modelo			SPB-A030-05	SPB-A030-12	SPB-A030-24
Alimentación de salida			25 W	30 W	31.2 W
Entrada	Voltaje		100-240 VCA / 90-350 VCD (Voltaje permitido: 85-264 VCA ~)
	Frecuencia		50/60 Hz	50/60 Hz	50/60 Hz
	Eficiencia	115 VCA ~	0.73	0.82	0.82
	Eficiencia	230 VCA ~	0.71	0.81	0.82
	Consumo de corriente	115 VCA ~	0.54 A	0.57 A	0.58 A
	Consumo de corriente	230 VCA ~	0.33 A	0.36 A	0.36 A
	Circuito de corrección de alimentación		-	-	-
Salida	Voltaje		5 VCC	12 VCC	24 VCC
	Corriente		5 A	2.5 A	1.3 A
	Rango de ajuste de voltaje		-10 a 15 %	-10 a 15 %	-10 a 15 %
	Variación de entrada		≤ 0.5%	≤ 0.5%	≤ 0.5%
	Variación de carga		≤ 3.0 %	≤ 2.0 %	≤ 1.5 %
	Ondulación		110 mV	80 mV	100 mV
	Tiempo de inicio	115 VCA ~	580 ms	650 ms	850 ms
	Tiempo de inicio	230 VCA ~	670 ms	510 ms	710 ms
	Tiempo mantenido	115 VCA ~	33 ms	29 ms	28 ms
	Tiempo mantenido	230 VCA ~	149 ms	131 ms	129 ms
Protección
	Protección contra sobre corriente		≤ 121 %	≤ 121 %	≤ 121 %
	Protección contra sobre voltaje		≈ 130 %	≈ 130 %	≈ 130 %
Resistencia de aislamiento			≤ 100 MΩ (a 500 VCC meggers entre todas las terminales de entrada y las terminales de salida)
Rigidez dieléctrica			3 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de entrada y todas las de salida)
			2 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de entrada y F.G.)
			1 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de salida y F.G.)
Vibración			10 a 55 Hz, 0.75 mm amplitud doble, en cada una de las direcciones X, Y, Z por 2 horas
Choque			150 m/s² (☲ 15G) en cada una de las direcciones X, Y, Z por 3 veces
EMS			De acuerdo a EN61000-6-2
EMI			De acuerdo a EN61000-6-4
Ambiente	Temp. ambiente		-20 a 70 °, almacenamiento: -25 a 80 °
Ambiente	Humedad ambiente		20 a 90 % RH, almacenamiento: 25 a 90 % RH
Cable de entrada			AWG 24 a 12	AWG 24 a 12	AWG 24 a 12
Protección			IP20 (Estándar IEC)
Certificación			CE, UKCA, EAC, UL	CE, UKCA, EAC, UL	CE, UKCA, EAC, UL
Peso			≈ 170 g	≈ 170 g	≈ 170 g

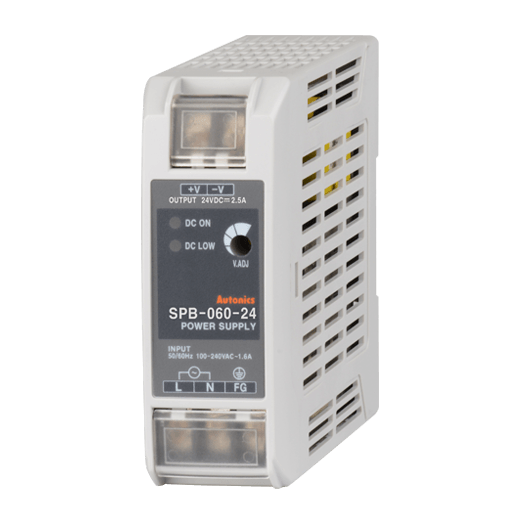

SPB-A060

Modelo			SPB-A060-12	SPB-A060-24
Alimentación de salida			54 W	60 W
Entrada	Voltaje		100-240 VCA / 90-350 VCD (Voltaje permitido: 85-264 VCA ~)
	Frecuencia		50/60 Hz	50/60 Hz
	Eficiencia	115 VCA ~	0.81	0.85
	Eficiencia	230 VCA ~	0.82	0.87
	Consumo de corriente	115 VCA ~	1.05 A	1.1 A
	Consumo de corriente	230 VCA ~	0.6 A	0.7 A
	Circuito de corrección de alimentación		-	-
Salida	Voltaje		12 VCC	24 VCC
	Corriente		4.5 A	2.5 A
	Rango de ajuste de voltaje		-10 a 15 %	-10 a 15 %
	Variación de entrada		≤ 0.5 %	≤ 0.5 %
	Variación de carga		≤ 2.0 %	≤ 1.5 %
	Ondulación		210 mV	100 mV
	Tiempo de inicio	115 VCA~	635 ms	830 ms
	Tiempo de inicio	230 VCA~	655 ms	770 ms
	Tiempo mantenido	115 VCA~	23 ms	22 ms
	Tiempo mantenido	230 VCA~	106 ms	103 ms
Protección
	Protección contra sobre corriente		≤ 121 %	≤ 121 %
	Protección contra sobre voltaje		≈ 130 %	≈ 130 %
Resistencia de aislamiento			≤ 100 MΩ (a 500 VCC meggers entre todas las terminales de entrada y las terminales de salida)
Rigidez dieléctrica			3 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de entrada y todas las de salida)
			2 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de entrada y F.G.)
			1 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de salida y F.G.)
Vibración			10 a 55 Hz, 0.75 mm amplitud doble, en cada una de las direcciones X, Y, Z por 2 horas
Choque			150 m/s² (☲ 15G) en cada una de las direcciones X, Y, Z por 3 veces
EMS			De acuerdo a EN61000-6-2
EMI			De acuerdo a EN61000-6-4
Ambiente	Temp. ambiente		-20 a 70 °, almacenamiento: -25 a 80 °
Ambiente	Humedad ambiente		20 a 90 % RH, almacenamiento: 25 a 90 % RH
Cable de entrada			AWG 24 a 12	AWG 24 a 12
Protección			IP20 (Estándar IEC)
Certificación			CE, UKCA, EAC, UL	CE, UKCA, EAC, UL
Peso			≈ 230 g	≈ 230 g

SPB-120

Modelo			SPB-A120-12	SPB-A120-24
Alimentación de salida			120 W	120 W
Entrada	Voltaje		100-240 VCA / 90-350 VCD (Voltaje permitido: 85-264 VCA ~)
	Frecuencia		50/60 Hz	50/60 Hz
	Eficiencia	115 VCA ~	0.82	0.86
	Eficiencia	230 VCA ~	0.84	0.89
	Consumo de corriente	115 VCA ~	1.3 A	1.3 A
	Consumo de corriente	230 VCA ~	0.7 A	0.7 A
	Circuito de corrección de alimentación		Disponible	Disponible
Salida	Voltaje		12 VCC	24 VCC
	Corriente		10 A	5 A
	Rango de ajuste de voltaje		-10 a 15 %	-10 a 15 %
	Variación de entrada		≤ 0.5 %	≤ 0.5 %
	Variación de carga		≤ 2.0 %	≤ 1.5 %
	Ondulación		150 mV	120 mV
	Tiempo de inicio	115 VCA~	740 ms	990 ms
	Tiempo de inicio	230 VCA~	710 ms	930 ms
	Tiempo mantenido	115 VCA~	32 ms	34 ms
	Tiempo mantenido	230 VCA~	31 ms	32 ms
Protección
	Protección contra sobre corriente		≤ 121 %	≤ 121 %
	Protección contra sobre voltaje		≈ 130 %	≈ 130 %
Resistencia de aislamiento			≤ 100 MΩ (a 500 VCC meggers entre todas las terminales de entrada y las terminales de salida)
Rigidez dieléctrica			3 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de entrada y todas las de salida)
			2 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de entrada y F.G.)
			1 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de salida y F.G.)
Vibración			10 a 55 Hz, 0.75 mm amplitud doble, en cada una de las direcciones X, Y, Z por 2 horas
Choque			150 m/s² (☲ 15G) en cada una de las direcciones X, Y, Z por 3 veces
EMS			De acuerdo a EN61000-6-2
EMI			De acuerdo a EN61000-6-4
Ambiente	Temp. ambiente		-20 a 70 °, almacenamiento: -25 a 80 °
Ambiente	Humedad ambiente		20 a 90 % RH, almacenamiento: 25 a 90 % RH
Cable de entrada			AWG 24 a 10	AWG 24 a 10
Protección			IP20 (Estándar IEC)
Certificación			CE, UKCA, EAC, UL	CE, UKCA, EAC, UL
Peso			≈ 565 g	≈ 565 g

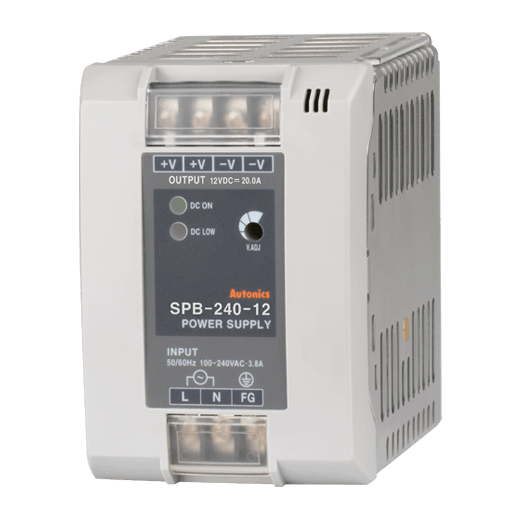

SPB-A240

Modelo			SPB-A240-12	SPB-A240-24	SPB-A240-48
Alimentación de salida			240 W	240 W	240 W
Entrada	Voltaje		100-240 VCA / 90-350 VCD (Voltaje permitido: 85-264 VCA ~)
	Frecuencia		50/60 Hz	50/60 Hz	50/60 Hz
	Eficiencia	115 VCA ~	0.86	0.89	0.90
	Eficiencia	230 VCA ~	0.89	0.92	0.93
	Consumo de corriente	115 VCA ~	2.5 A	2.5 A	2.5 A
	Consumo de corriente	230 VCA ~	1.3 A	1.3 A	1.3 A
	Circuito de corrección de alimentación		Disponible	Disponible	Disponible
Salida	Voltaje		12 VCC	24 VCC	48 VCC
	Corriente		20 A	10 A	5 A
	Rango de ajuste de voltaje		-10 a 15 %	-10 a 15 %	-10 a 15 %
	Variación de entrada		≤ 0.5 %	≤ 0.5 %	≤ 0.5 %
	Variación de carga		≤ 2.0 %	≤ 1.5 %	≤ 1.5 %
	Ondulación		290 mV	250 mV	270 mV
	Tiempo de inicio	115 VCA ~	290 ms	310 ms	390 ms
	Tiempo de inicio	230 VCA ~	250 ms	250 ms	290 ms
	Tiempo mantenido	115 VCA ~	36 ms	40 ms	36 ms
	Tiempo mantenido	230 VCA ~	39 ms	38 ms	36 ms
Protección
	Protección contra sobre corriente		≤ 121 %	≤ 121 %	≤ 121 %
	Protección contra sobre voltaje		≈ 130 %	≈ 130 %	≈ 130 %
Resistencia de aislamiento			≤ 100 MΩ (a 500 VCC meggers entre todas las terminales de entrada y las terminales de salida)
Rigidez dieléctrica			3 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de entrada y todas las de salida)
			2 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de entrada y F.G.)
			1 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de salida y F.G.)
Vibración			10 a 55 Hz, 0.75 mm amplitud doble, en cada una de las direcciones X, Y, Z por 2 horas
Choque			150 m/s² (☲ 15G) en cada una de las direcciones X, Y, Z por 3 veces
EMS			De acuerdo a EN61000-6-2
EMI			De acuerdo a EN61000-6-4
Ambiente	Temp. ambiente		-20 a 70 °, almacenamiento: -25 a 80 °
Ambiente	Humedad ambiente		20 a 90 % RH, almacenamiento: 25 a 90 % RH
Cable de entrada			AWG 24 a 10	AWG 24 a 10	AWG 24 a 10
Protección			IP20 (Estándar IEC)
Certificación			CE, UKCA, EAC, UL	CE, UKCA, EAC, UL	CE, UKCA, EAC, UL
Peso			≈ 850 g	≈ 850 g	≈ 850 g

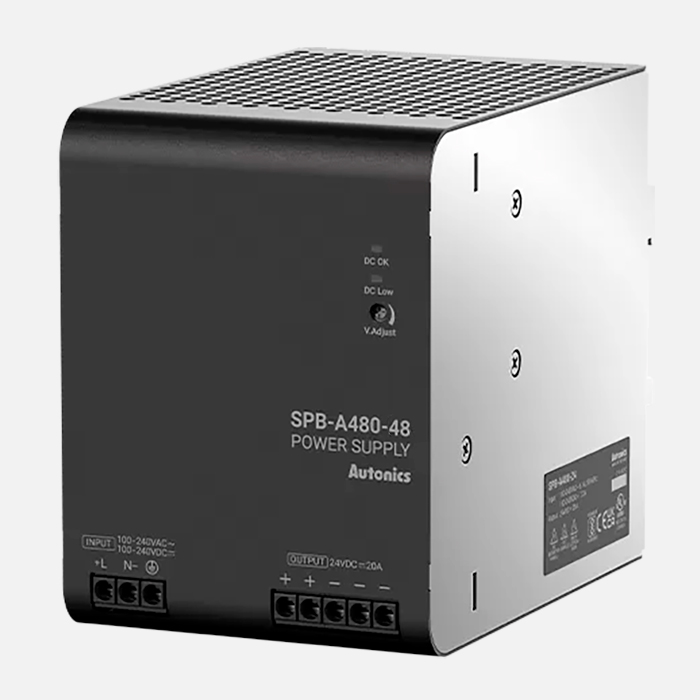

SPB-A480

Modelo			SPB-A480-24	SPB-A480-48
Alimentación de salida			480 W	480 W
Entrada	Voltaje		100-240 VCA / 90-350 VCD (Voltaje permitido: 85-264 VCA ~)
	Frecuencia		50/60 Hz	50/60 Hz
	Eficiencia	115 VCA ~	0.88	0.89
	Eficiencia	230 VCA ~	0.91	0.92
	Consumo de corriente	115 VCA ~	4.8 A	4.8 A
	Consumo de corriente	230 VCA ~	2.4 A	2.4 A
	Circuito de corrección de alimentación		Disponible	Disponible
Salida	Voltaje		24 VCC	48 VCC
	Corriente		20 A	10 A
	Rango de ajuste de voltaje		-10 a 15 %	-10 a 15 %	-10 a 15 %
	Variación de entrada		≤ 0.5%	≤ 0.5%	≤ 0.5%
	Variación de carga		≤ 1.5 %	≤ 1.5 %
	Ondulación		180 mV	200 mV
	Tiempo de inicio	115 VCA ~	430 ms	290 ms
	Tiempo de inicio	230 VCA ~	300 ms	260 ms
	Tiempo mantenido	115 VCA ~	31 ms	22 ms
	Tiempo mantenido	230 VCA ~	30 ms	21 ms
Protección
	Protección contra sobre corriente		≤ 121 %	≤ 121 %
	Protección contra sobre voltaje		≈ 130 %	≈ 130 %
Resistencia de aislamiento			≤ 100 MΩ (a 500 VCC meggers entre todas las terminales de entrada y las terminales de salida)
Rigidez dieléctrica			3 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de entrada y todas las de salida)
			2 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de entrada y F.G.)
			1 kVCA ∼, Corriente de corte = 20 mA (entre todas las terminales de salida y F.G.)
Vibración			10 a 55 Hz, 0.75 mm amplitud doble, en cada una de las direcciones X, Y, Z por 2 horas
Choque			150 m/s² (☲ 15G) en cada una de las direcciones X, Y, Z por 3 veces
EMS			De acuerdo a EN61000-6-2
EMI			De acuerdo a EN61000-6-4
Ambiente	Temp. ambiente		-20 a 70 °, almacenamiento: -25 a 80 °
Ambiente	Humedad ambiente		20 a 90 % RH, almacenamiento: 25 a 90 % RH
Cable de entrada			AWG 16 a 10	AWG 16 a 10
Protección			IP20 (Estándar IEC)
Certificación			CE, UKCA, EAC, UL	CE, UKCA, EAC, UL	CE, UKCA, EAC, UL
Peso			≈ 1,350 g	≈ 1,350 g
