Autonics, interruptores de control

Equipos de seguridad

Los productos de seguridad se instalan en áreas potencialmente peligrosas para proteger al personal de lesiones y proteger al equipo de daños. Incluyen:

Cortinas de luz de seguridad
Controladores de seguridad
Interruptores de seguridad

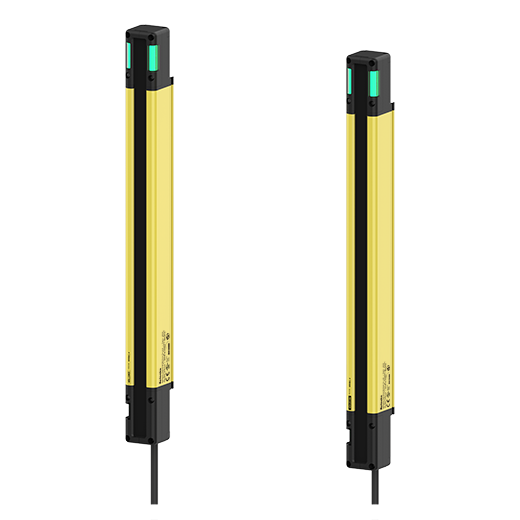

SFL/SFLA Cortinas de luz de seguridad

		Serie SFL (estándar)
Modelo		SFL14-□	SFL20-□	SFL30-□
Método de detección		Barrera
Distancia de detección	Modo largo	0.2∼10m	0.2∼15m
Distancia de detección	Modo corto	0.2∼5m	0.2∼8m
Rendimiento de detección		Ø14mm (dedo)	Ø20mm(mano)	Ø30mm (mano-cuerpo)
Distancia entre ejes ópticos		Objetos opacos
Paso del eje óptico		9mm	15mm	25mm
Número de ejes ópticos		15∼111 unidad	12∼6 unidad	42∼75 unidad
Altura de protección		144∼1,008mm	183∼1,023mm	1,043∼1,868mm
Conexión de extensión serial		Máx. 3 juegos (300 ejes ópticos)
Voltaje de la fuente de alim.		24VCC ±20% (rizo P-P: 10%-)
Salidas de seguridad	Salida de control (OSSD 1/2)	Salida NPN o PNP a colector abierto Voltaje de carga: 24VCC…- Voltaje de corriente de carga: 300mA- Voltaje residual : 2VCC - (excepto para caída de voltaje por cableado) Corriente de fuga: 2.0mA - Resistencia de cable de carga: 2.7Ω -
Salidas auxiliares	Salida auxiliar (AUX 1/2)	Salida NPN o PNP a colector abierto Voltaje de carga: 24VCC…- Voltaje de corriente de carga: 100mA - Voltaje residual : 2VCC…- (excepto para caída de voltaje por cableado)
Salidas auxiliares	Salida lámpara (LAMP 1/2)	Salida NPN o PNP a colector abierto Voltaje de carga: 24VCC…- Voltaje de corriente de carga: 100mA - Voltaje residual : 2VCC…- (excepto para caída de voltaje por cableado) LÁmpara de LED: 24VCC, 3∼7W/LED Voltaje de corriente de carga 50∼300mA-
Entrada externa	Entrada de reinicio	Salida NPN ON: 0-3VCC… OFF: 9-24VCC… o abierto Corriente de corto circuito ≥ 3mA Salida PNP ON: 9-24VCC… OFF: 3-3VCC… o abierto Corriente de corto circuito ≥ 3mA
	Entrada 1,2 de mute
	EDM
	Prueba externa
Circuito de protección		Circuito de protección contra polaridad inversa, circuito contra salida de sobre corriente, polaridad de salida inversa
Función	Función de seguridad	Interlock (reset hold), monitoreo de dispositivo externo (EDM), muting/override, banking (fixed blanking, floating blanking), resolución reducida
	Funciones generales	Auto-prueba, prevención contra interferencia mutua, alarma para reducción de nivel de luz incidente
	Otras	Cambio de detección de distancia, Selección de salida NPN/PNP, Prueba externa (paro de emisión de luz), Salida auxiliar (AUX 1/2), Salida de lámpara (LAMP1/2)

		Serie SFLA (avanzado)
Modelo		SFLA14-□	SFLA20-□	SFLA30-□
Método de detección		Barrera
Distancia de detección	Modo largo	0.2∼10m	0.2∼15m
Distancia de detección	Modo corto	0.2∼5m	0.2∼8m
Rendimiento de detección		Ø14mm (dedo)	Ø20mm(mano)	Ø30mm (mano-cuerpo)
Distancia entre ejes ópticos		Objetos opacos
Paso del eje óptico		9mm	15mm	25mm
Número de ejes ópticos		15∼199 unidad	12∼124 unidad	9∼75 unidad
Altura de protección		144∼1,008mm	183∼1,863mm	218∼1,868mm
Conexión de extensión serial		Máx. 4 juegos (400 ejes ópticos)
Voltaje de la fuente de alim.		24VCC ±20% (rizo P-P: 10%-)
Salidas de seguridad	Salida de control (OSSD 1/2)	Salida NPN o PNP a colector abierto Voltaje de carga: 24VCC…- Voltaje de corriente de carga: 300mA- Voltaje residual : 2VCC - (excepto para caída de voltaje por cableado) Corriente de fuga: 2.0mA - Resistencia de cable de carga: 2.7Ω -
Salidas auxiliares	Salida auxiliar (AUX 1/2)	Salida NPN o PNP a colector abierto Voltaje de carga: 24VCC…- Voltaje de corriente de carga: 100mA - Voltaje residual : 2VCC…- (excepto para caída de voltaje por cableado)
Salidas auxiliares	Salida lámpara (LAMP 1/2)	Salida NPN o PNP a colector abierto Voltaje de carga: 24VCC…- Voltaje de corriente de carga: 100mA - Voltaje residual : 2VCC…- (excepto para caída de voltaje por cableado) LÁmpara de LED: 24VCC, 3∼7W/LED Voltaje de corriente de carga 50∼300mA-
Entrada externa	Entrada de reinicio	Salida NPN ON: 0-3VCC… OFF: 9-24VCC… o abierto Corriente de corto circuito ≥ 3mA Salida PNP ON: 9-24VCC… OFF: 3-3VCC… o abierto Corriente de corto circuito ≥ 3mA
	Entrada 1,2 de mute
	EDM
	Prueba externa
Circuito de protección		Circuito de protección contra polaridad inversa, circuito contra salida de sobre corriente, polaridad de salida inversa
Función	Función de seguridad	Interlock (reset hold), monitoreo de dispositivo externo (EDM), muting/override, banking (fixed blanking, floating blanking), resolución reducida
	Funciones generales	Auto-prueba, prevención contra interferencia mutua, alarma para reducción de nivel de luz incidente
	Otras	Cambio de detección de distancia, Selección de salida NPN/PNP, Prueba externa (paro de emisión de luz), Salida auxiliar (AUX 1/2), Salida de lámpara (LAMP1/2)

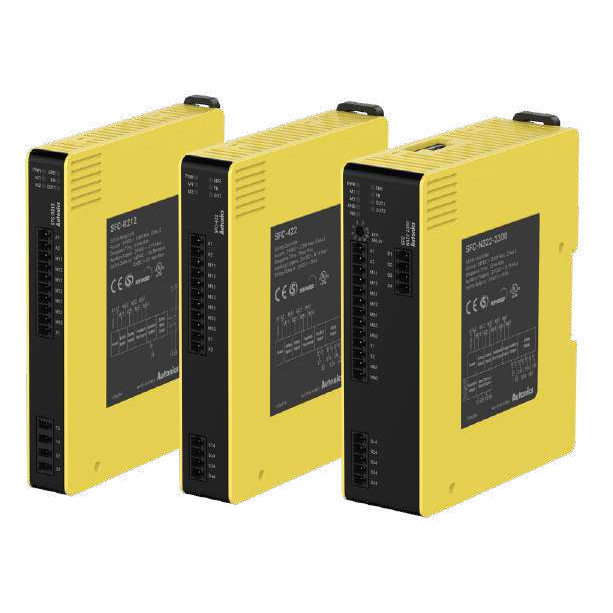

SFC Controladores de Seguridad

Unidad		Básico	Avanzado	Interruptor para puerta s/contacto
Modelo		SFC-422-□	SFC-A322-23-□ SFC-A322-2300-□	SFC-N322-23-□ SFC-N322-2300-□
Alimentación		24VCC…
Rango de voltaje disponible		85∼110% de Votaje nominal
Consumo de alim.		2.5W-	3.0W-	3.5W-
Salida de seguridad	Tipo	Canal P FET
	Instantáneo	4 unidad	3 unidad
	Off-delay	-	2 unidad
	Tiempo Off-delay	-	Máx. 3seg. o 300 seg. por modelo
	Capacidad	2 puntos de salida, corriente de carga: CC 1A - 3 puntos de salida, corriente de carga: CC 0.8A -
Salida a relé	Mecánica	-
	Eléctrica
	Resistencia de contacto
	Selección de carga inductiva
	Corriente condicional de circuito
Salida auxiliar	Transistor PNP	2 unidades: X1, X2(error)
Salida auxiliar	Corriente de carga	100mA -

Unidad		Relé de expansión	Relé
Modelo		SFC-ER412-□	SFC-R412-□	SFC-R212-□	SFC-R212-R23-□ SFC-R212-R230-□
Alimentación		24VCC…
Rango de voltaje disponible		85∼110% de Votaje nominal
Consumo de alim.		2.5W-	4.0W-	4.0W-	6.0W-
Salida de seguridad	Tipo	Relé	Relé
	Instantáneo	4 unidad	4 unidad	2 unidad	2 unidad
	Off-delay	-	-	-	2 unidad
	Tiempo Off-delay	-	-	-	Máx. 3seg. 300 seg. por modelo
	Capacidad	240VCA… 5A carga de resistencia 30VCC∼ 5A carga de resistencia
Salida a relé	Mecánica	10,000 000 operaciones
	Eléctrica	50,000 operaciones
	Resistencia de contacto	100mΩ-
	Selección de carga inductiva	IEC60947-5-1: AC15: 230V 3A, CC13:24V 3A UL508: B300/R300
	Corriente condicional de circuito	100A
Salida auxiliar	Transistor PNP	1 unidad : X2 (error)	1 unidad: X1
Salida auxiliar	Corriente de carga	100mA -

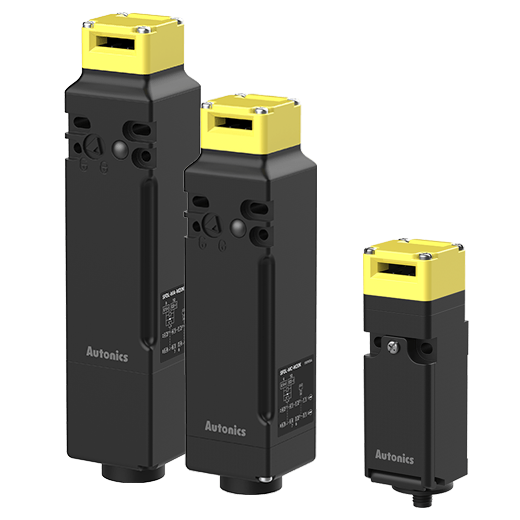

SFDL/SFD Interruptores para puertas de seguridad

Serie SFD/SFDL Interruptores de seguridad para puerta

Modelo	SFDL-□□-□ (terminal)	SFDL-□□-C□ (conector)
Dir. de fuerza de apertura	Máx. 80N
Dir. de distancia de apertura	Máx. 10mm
Intensidad de sellado	Máx. 1,300N
Vel. de operación	0.05∼1m/s
Frec. de operación	≥20/ mín.
Protección	IP67(Estándar IEC, excepto para cabezal)
Cable	AWG22	-
Material	Cabeza: Zn, Cuerpo: PA66, Tecla: SUS304
Se vende por separado	Tecla	Tecla, cable conector

Modelo		SFD-□□-□M20	SFD-□□-□G1/2	SFD-□□-□C
Alimentación	Carga resistiva	6A/250VCA∼, 0.6A/250VCC…
Alimentación	Carga inductiva	CA-15 3A/240VCA∼, -13 0.27ACC/250VCC…
Dir. de fuerza de apertura		Máx. 80N
Dir. de distancia de apertura		Máx. 10mm
Vel. de operación		0.05∼1m/s
Frec. de operación		≥20/ mín.
Protección		IP67(Estándar IEC, excepto para cabezal)
Tipo de conexión		Cable conector M20	Cable conector G1/2	Conector M12
Material		Cabez a de plástico (SFD-□-□□) - PA6, metálico (SFD-M□-□□) -Zinc Cuerpo: PA6, tecla: SUS304
Se vende por separado		Tecla	Conector M12, tecla de operación

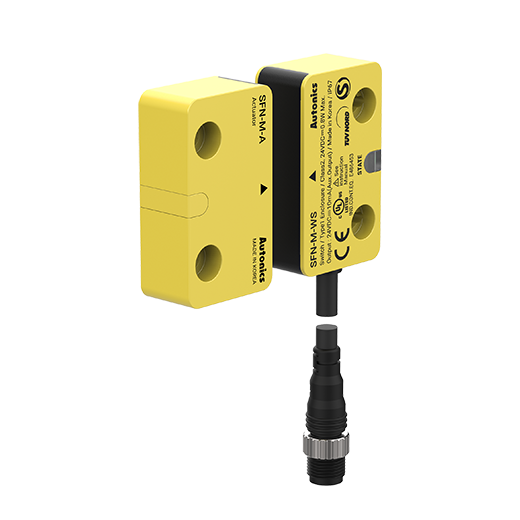

SFN Interruptor de seguridad sin contacto

Modelo		SFN-M-020
Distancia de operación	OFF/ON	Máx. 5mm
Distancia de operación	ON/OFF	Mín. 15mm
Histéresis		20% de distancia de detección
Objetivo de detección estándar		Actuador tipo imán Serie SFN
Alimentación		24VCC… (±10%)

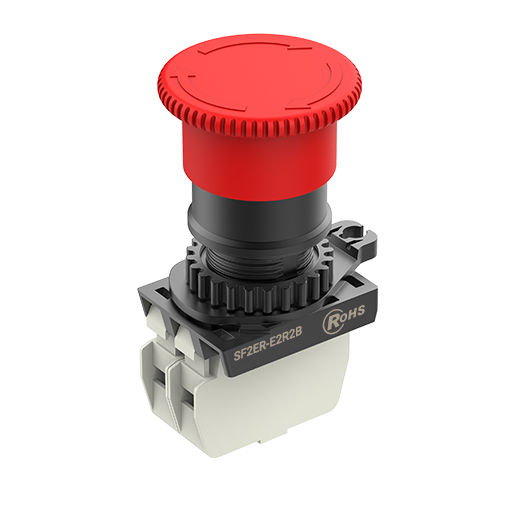

SF2ER Interruptor de paro de emergencia

Serie SF2ER Interruptor de seguridad paro de emergencia

Modelo			SF2ER-□□□□-□
Alimentación de salida			CA-12(220VCA∼, 6A/110VCA∼, 10A) CC-12 (24VCC…, 10A)
Alimentación de operación de contacto			100-240VCA (Voltaje permitido: 85-264VCA/120-370VCC)
Distancia de operación			5.0mm (0/-0.5)
Ángulo de rotación			Aguja del reloj C.W 52°
Frec. de operación disponible	Eléctrico		20 operaciones/ minuto
Frec. de operación disponible	Mecánico		20 operaciones/ minuto
Capacidad de contacto	Corriente nominal		10A
	Corriente de voltaje		24V	110V	220V	380V
	CA	Carga resistiva (CA-12)	10A	10A	6A	3A
	CA	Carga inductiva (CA-15)	10A	5A	3A	2A
	CC	Carga resistiva (CC-12)	10A	2A	0.6A	0.1A
	CC	Carga inductiva (CC-13)	1.5A	0.5A	0.2A	0.1A
